SKU

BL132

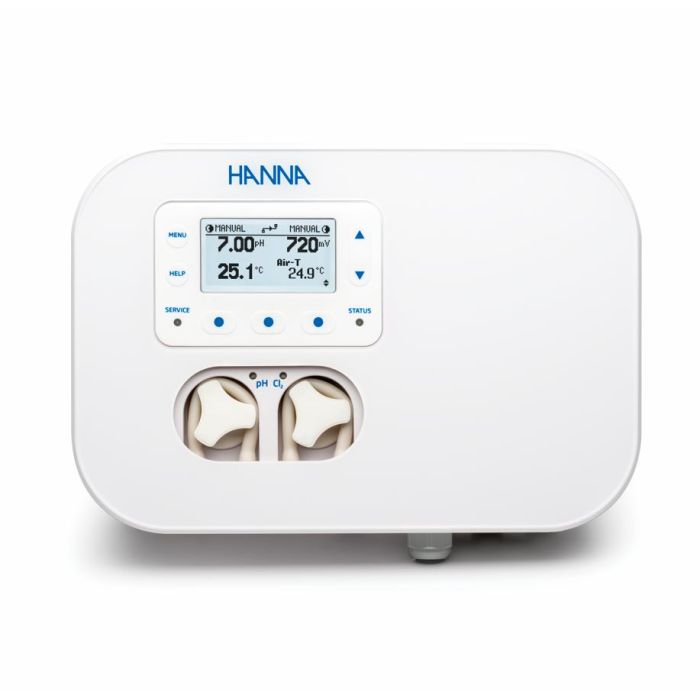

pH, ORP und Temperatursensor für Schwimmbäder mit externem Dosieren und Cloud-Konnektivität

Name: pH, ORP und Temperatursensor für Schwimmbäder mit externem Dosieren und Cloud-Konnektivität
SKU: BL132
Price: 99999999999.99 EUR

Auf Lager

Die BL132 Schwimmbadcontroller von Hanna Instruments sind automatische Systeme, die speziell zur Messung und Kontrolle der pH- und freien Chlorwerte entwickelt wurden.

BL132-10: pH-/ORP-/Temperatur-Controller für Schwimmbäder mit externem Dosieren und Cloud-Konnektivität, 230V
BL132-20: pH-/ORP-/Temperatur-Controller für Schwimmbäder mit externem Dosieren, mit Cloud-Konnektivität, Flusszelle, die am Panel montiert ist, 230V

Hauptvorteile:

All-in-One-Lösung für die automatische Steuerung von pH- und Chlorwerten
Zustimmung zum Dosieren von ORP (Chlor) stellt sicher, dass der pH-Wert vor dem Dosieren korrekt ist

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Beschreibung

The chlorine level is measured based on the ORP or REDOX principle. An increase in the ORP value correlates with an increase in the free-chlorine level. pH and ORP testing are done together for efficient disinfection and control. The efficacy of sanitizers, such as chlorine, depends on a controlled pH value. The ORP value is the most consistent indicator of the sanitizing effectiveness of the pool or spa. Typically, 650-750 mV at 7.2 pH indicates proper water treatment. The controllers offer remote access and visualizing of measured data via Cloud connectivity. All measurements and main events are sent to Hanna Cloud through the Ethernet connection. The BL132 controllers can be paired with the HI1036-18XX digital probe. The probe incorporates pH, ORP and temperature sensors along with a matching pin. It was specially designed to detect a broken electrode based on a shifted zero potential value, around 4 pH. The HI1036-18XX uses an Ag/AgCl reference with 3.5 M KCl. The ORP values are referenced to it. Measurement data stored on the probe is transferred to the controller via a digital connection; thus eliminating noise and static due to high impedance signals carried by the cable.

Main Features:

• Two built-in peristaltic dosing pumps with Proportional control • Manual control for pump priming • Overfeed protection using overtime safety timer • Resumes dosing on restart in case of power failure • Level input to stop control without reagents • Interlocked pH-ORP control (i.e. ORP control only runs when the pH set point has been reached) • External dosing • The controller has 2 relays that can be used to control larger external dispensing pumps, allowing the BL131 to be used in larger pools. • Air temperature sensor • Allows triggering an alarm if the air temperature is cold enough that there is a risk of water freezing in the pipes (e.g. hot tubs in winter with the circulation pump off) • Bidirectional control • User selectable logging interval • As pool settings normally do not change that quickly, minimize data management by choosing from a wide selection of logging intervals • Multicolored LED indicators for dosing, meter status and service • Real-time graph display • Programmable alarms • Password protection

Multiple Configurations:

BL132 swimming pool controllers are available in two configurations: • in-line, for direct probe installation and chemical injection fittings into existing piping • flow cell, for calibration and probe maintenance without having to shut down the recirculation pump For compliance monitoring, each of the BL132 family has a built-in datalogger. Measurement reading intervals can be set at 30s/1m/5m/15m/30m/1h, with a new log starting new each day or when the instrument is calibrated. Logged data include pH, ORP, and temperature values, last calibration data, setup configuration, and any event data. The BL13x swimming pool controller is an automatic system, but it is advisable that users check the controller and verify pH and free‑chlorine levels (in mg/L or ppm) in the pool using a portable colorimeter.

Three display modes:

The versatile display of these controllers allows for three display modes. The LCD can display all three parameters at one time, a 3-second cycle of single parameters, or a real-time plot screen with options for parameter selection, zooming, and log recall.

Der Chlorgehalt wird auf der Grundlage des ORP- oder REDOX-Prinzips gemessen. Ein Anstieg des ORP-Wertes korreliert mit einem Anstieg des Gehalts an freiem Chlor. pH- und ORP-Tests werden für eine effiziente Desinfektion und Kontrolle zusammen durchgeführt. Die Wirksamkeit von Desinfektionsmitteln, wie z. B. Chlor, hängt von einem kontrollierten pH-Wert ab. Der ORP-Wert ist der beständigste Indikator für die Desinfektionswirkung des Schwimmbeckens oder Whirlpools. Normalerweise zeigen 650-750 mV bei einem pH-Wert von 7,2 eine ordnungsgemäße Wasserbehandlung an. Die Steuerungen bieten Fernzugriff und Visualisierung der Messdaten über Cloud-Konnektivität. Alle Messungen und Hauptereignisse werden über die Ethernet-Verbindung an die Hanna Cloud gesendet.

Die BL132-Regler können mit der digitalen Sonde HI1036-18XX gekoppelt werden. Die Sonde verfügt über pH-, ORP- und Temperatursensoren sowie einen passenden Stift. Sie wurde speziell entwickelt, um eine gebrochene Elektrode anhand eines verschobenen Nullpotentialwerts von etwa 4 pH zu erkennen. Der HI1036-18XX verwendet eine Ag/AgCl-Referenz mit 3,5 M KCl. Die ORP-Werte werden auf diese Referenz bezogen. Die auf der Sonde gespeicherten Messdaten werden über eine digitale Verbindung an das Steuergerät übertragen, wodurch Rauschen und statische Störungen aufgrund von Signalen mit hoher Impedanz, die über das Kabel übertragen werden, eliminiert werden.

Hauptmerkmale:

- Zwei eingebaute peristaltische Dosierpumpen mit Proportionalsteuerung
- Manuelle Steuerung für die Pumpenansaugung
- Überdosierungsschutz mit Überstunden-Sicherheitstimer
- Fortsetzen der Dosierung bei Neustart im Falle eines Stromausfalls
- Niveaueingang zum Stoppen der Steuerung ohne Reagenzien
- Verriegelte pH-ORP-Steuerung (d.h. die ORP-Steuerung läuft nur, wenn der pH-Sollwert erreicht wurde)
- Externe Dosierung
- Der Controller verfügt über 2 Relais, die zur Steuerung größerer externer Dosierpumpen verwendet werden können, wodurch der BL131 in größeren Pools eingesetzt werden kann. -
Lufttemperatursensor
- Ermöglicht die Auslösung eines Alarms, wenn die Lufttemperatur so kalt ist, dass die Gefahr besteht, dass das Wasser in den Leitungen einfriert (z.B. Whirlpools im Winter bei ausgeschalteter Umwälzpumpe)
- Bidirektionale Steuerung
- Vom Benutzer wählbares Aufzeichnungsintervall
- Da sich die Beckeneinstellungen normalerweise nicht so schnell ändern, minimieren Sie die Datenverwaltung, indem Sie aus einer großen Auswahl an Aufzeichnungsintervallen wählen
- Mehrfarbige LED-Anzeigen für Dosierung, Zählerstatus und Service
- Echtzeit-Grafikanzeige
- Programmierbare Alarme
- Passwortschutz

Mehrere Konfigurationen:

Die BL132-Schwimmbadsteuerungen sind in zwei Konfigurationen erhältlich: -
in-line, für den direkten Einbau der Sonde und die Einspritzung von Chemikalien in bestehende Rohrleitungen
- flow cell, für die Kalibrierung und Wartung der Sonde, ohne die Umwälzpumpe abschalten zu müssen

Zur Überwachung der Einhaltung von Vorschriften verfügt jedes Gerät der BL132-Familie über einen integrierten Datenlogger. Die Intervalle der Messwerte können auf 30s/1m/5m/15m/30m/1h eingestellt werden, wobei jeden Tag oder bei der Kalibrierung des Geräts ein neues Protokoll erstellt wird. Zu den aufgezeichneten Daten gehören pH-, ORP- und Temperaturwerte, die letzten Kalibrierungsdaten, die Setup-Konfiguration und alle Ereignisdaten. Der BL13x-Schwimmbadregler ist ein automatisches System, aber es ist ratsam, dass der Benutzer den Regler überprüft und den pH-Wert und den ‑Gehalt an freiem Chlor ‑(in mg/L oder ppm) im Schwimmbecken mit einem tragbaren Farbmessgerät kontrolliert.

Drei Anzeigemodi:

Die vielseitige Anzeige dieser Steuergeräte ermöglicht drei Anzeigemodi. Das LCD-Display kann alle drei Parameter gleichzeitig anzeigen, einen 3-Sekunden-Zyklus einzelner Parameter oder einen Echtzeit-Plot-Bildschirm mit Optionen für die Parameterauswahl, das Zoomen und den Protokollabruf.

Zusätzliche Merkmale:

Peristaltische Chemikaliendosierpumpen
Diese Regler sind mit zwei peristaltischen Dosierpumpen mit austauschbaren chemikalienbeständigen Schläuchen ausgestattet, die mit einstellbaren Durchflussraten proportional gesteuert werden. Eine der Pumpen wird für die Dosierung von Säure oder Lauge verwendet, die andere für die Dosierung von Chlor. Die Wirksamkeit des verfügbaren Chlors, die durch das ORP bestimmt wird, steht in umgekehrter Beziehung zum pH-Wert des Wassers.

Die automatische proportionale Pumpensteuerung
BL132 verfügt über proportional gesteuerte Dosierpumpen. Der Benutzer kann den Proportionalbereich auf der Grundlage der Empfindlichkeit des Prozesses einstellen. Diese Einstellung bestimmt die Zeitspanne, in der die Pumpen dosieren, als Prozentsatz der Abweichung vom Sollwert. Bei einem großen Wasserkörper wird beispielsweise ein kleiner Proportionalbereich
verwendet; ein kleiner Bereich (z. B. 0,1 pH) stellt sicher, dass die Pumpen häufiger dosieren, wenn der Messwert nahe am Sollwert liegt. Bei kleineren Gewässern wie Whirlpools oder Spas ist es sinnvoller, einen größeren Proportionalbereich (z. B. 1,0 pH) einzustellen; wenn der Messwert nahe am Sollwert liegt, ist die Zeit, in der die Dosierpumpe eingeschaltet ist, minimal, um große Schwankungen des pH- oder ORP-Werts zu vermeiden. Diese wertvolle Funktion ermöglicht eine sehr feine Steuerung zur Aufrechterhaltung des gewünschten Sollwerts.

Einstellbare Durchflussmenge
Die Durchflussmenge der Dosierpumpe ist von 0,5 bis 3,5 l/h einstellbar. Bei größeren Gewässern muss mehr Chemie dosiert werden als bei kleinen Gewässern, da mehr Chemie benötigt wird, um eine Veränderung der Anzeige zu erreichen. Die einstellbare Durchflussmenge ermöglicht, ebenso wie das Proportionalband, eine bessere Kontrolle bei der Aufrechterhaltung eines gewünschten Sollwerts.

Mehrfarbige LED-Anzeigen
Die Steuerungen bieten mehrere LED-Anzeigen für Status, Wartung und Pumpenbetrieb. Die STATUS-LED ändert ihre Farbe je nach Betriebszustand; eine grüne LED bedeutet, dass sich das Wasser innerhalb der gewünschten Parameterbereiche befindet, eine gelbe LED bedeutet, dass der Regler gewartet werden muss, und eine rote LED weist auf ein Problem im System hin, wie z. B. hohe oder niedrige pH-, ORP- und/oder Temperaturwerte. Die SERVICE-LED zeigt an, dass ein Servicetechniker hinzugezogen werden muss.

Zustimmung zur ORP-Dosierung (Chlor)
Sowohl pH- als auch ORP-Messgeräte werden häufig in Schwimmbädern verwendet. Bei der Chlordesinfektion besteht eine umgekehrte Beziehung zwischen dem pH-Wert und dem ORP-Wert. Wenn der pH-Wert steigt, sinkt der ORP-Wert. Diese Regler verfügen über eine Dosierfreigabefunktion, die das Chlor erst dann dosiert, wenn der pH-Wert korrigiert wurde, da es möglich ist, einen niedrigen ORP-Wert zu haben, obwohl genügend Chlor vorhanden ist. Die Dosierfreigabefunktion verhindert die Verschwendung von Chemikalien und vermeidet eine höhere Chlorkonzentration als gewünscht.

Säure- und Chlorbehälter-Füllstandseingänge
Die Regler ermöglichen den Anschluss an einen optionalen Füllstandsregler. Dieser Eingang wird verwendet, um die Dosierpumpen zu deaktivieren, wenn sich keine Chemikalien mehr im Vorratsbehälter befinden.

Programmierbares Alarmsystem
Mit diesen Reglern kann der Benutzer Alarme für alle Parameter aktivieren oder deaktivieren: pH, ORP und Temperatur. Wenn ein Alarm ausgelöst wird, werden alle Dosierungen gestoppt. Das Alarmsystem bietet auch einen Überdosierungsschutz, wenn der Wert nicht innerhalb eines bestimmten Zeitintervalls korrigiert wird, geht das Messgerät in den Alarmzustand über.

Automatische Protokollierung
Messwerte können in 30s/1m/5m/15m/30m/1h-Intervallen eingestellt werden. Jedes Mal, wenn das Gerät kalibriert wird, oder zu Beginn eines neuen Tages, wird ein neues Protokoll erstellt. Die protokollierten Daten umfassen pH-, ORP- und Temperaturwerte, die letzten Kalibrierungsdaten, die Setup-Konfiguration und alle Ereignisdaten.

GLP
Gute Laborpraxis (GLP) bezieht sich auf eine Qualitätskontrollfunktion, die verwendet wird, um die Einheitlichkeit von Sondenkalibrierungen und Messungen sicherzustellen. GLP speichert pH/ORP-Kalibrierungsinformationen einschließlich Datum und Uhrzeit für pH/ORP-Sensoren.

Ethernet-Anschluss für Hanna Cloud-Konnektivität

USB-Verbindung
Einfache Datenübertragung auf einen PC über ein Flash-Laufwerk und den USB-Anschluss.

Hold-Eingang
An den Hold-Eingang dieser Steuergeräte kann ein in der Leitung montierter Strömungsschalter oder ein mechanisches Relais angeschlossen werden, das mit der Stromquelle der Umwälzpumpe verbunden ist. Bei fehlendem Durchfluss oder wenn die Umwälzpumpe nicht mit Strom versorgt wird, schaltet der Hold-Schaltkreis die Dosierpumpen ab. Dadurch wird die Dosierung von Chemikalien verhindert, wenn keine Wasserbewegung im System stattfindet.

Kennwortgeschützt
Diese Controller verfügen über einen Kennwortschutz, der einen eingeschränkten Zugriff auf die Kalibrierung, die Einrichtung und die Überprüfung der aufgezeichneten Daten ermöglicht. Das Passwort kann während der allgemeinen Einrichtung des Geräts festgelegt und aktiviert/deaktiviert werden.

Überall den Überblick behalten mit Hanna Cloud Konnektivität

Hanna Cloud ist eine webbasierte Anwendung, die Sie mit dem BL132 verbindet. Messungen und Datenspeicherung sind von Ihrem PC, Tablet oder Telefon aus zugänglich. Mehrere Geräte können für ein einziges Hanna Cloud-Konto registriert werden.

Messungen, Trends, Verlauf, Geräteeinstellungen, Alarme und Meldungen werden an Ihr "Dashboard" übertragen, während Ihr Gerät Ihren Prozess misst und steuert. Es können auch mehrere Zweitnutzer zu Ihrem Gerätekonto hinzugefügt werden, um Messungen zu überwachen und Benachrichtigungen von Ihrem Steuergerät zu erhalten.
Die Hanna Cloud bietet Sicherheit für Ihre persönlichen Daten. Wir schützen Ihre Daten durch technische und administrative Sicherheitsmaßnahmen, um das Risiko eines Verlusts oder Missbrauchs zu verringern. Dazu gehören unter anderem eine gesicherte Verbindung, die Registrierung der Geräteidentität und die Passwortverschlüsselung.

BL131 & BL132 Schwimmbadsteuerungen Vergleichstabelle

	pH-Messung	ORP-Messung	Säuredosierpumpe	Chlordosierpumpe	Analoge Ausgänge	Hanna Cloud-Konnektivität
BL131	•	•	•	•	•
BL132	•	•	•	•		•

Spezifikationen

pH Bereich	0,00 bis 14,00 pH*
pH Auflösung	0,01 pH-Wert
pH Genauigkeit	±0,05 pH (bei 25 °C / 77 °F)
mV Bereich	±2000 mV
mV Auflösung	1 mV
mV Genauigkeit	±5 mV (bei 25 °C / 77 °F)
Temperatur Bereich	-5,0 bis 105,0 ºC (23,0 bis 221,0 °F)*
Temperatur Auflösung	0,1 °C / 0,1 °F
Temperatur Genauigkeit	±1.0 °C /±1.8 °F (@25 °C / 77 °F)

Kalibrierung	• Kalibrierung des pH-Buﬀers: automatisch, zwei Punkte (4,01, 7,01, 10,01 pH) • pH-Prozesskalibrierung: einstellbar, Einzelpunkt • ORP (mV)-Kalibrierung: einstellbar, Einzelpunkt
Temperatur-Kompensation	• Automatisch -5,0 bis 105,0 °C (23,0 bis 221,0 °F) für pH
pH-Regler	pH-Regler • Proportionaler Vorschub mit einstellbarem Sollwert und einstellbarem Proportionalband • Startverzögerung beim Einschalten • Überdosierungsschutz durch Überdosierungssicherheitstimer
ORP-Regler	• Proportionaler Vorschub mit einstellbarem Sollwert und einstellbarem Proportionalband • Startverzögerung beim Einschalten • Überdosierungsschutz durch Überdosierungssicherheitstimer • pH-Regler verriegelt
Alarme	• High und Low mit Aktivierungs-/Deaktivierungsoption für alle Parameter • Alarm wird nach fünf aufeinanderfolgenden Messwerten über/unter dem Schwellenwert ausgelöst
Log-Funktion	• Automatisches Protokoll • Konfigurierbares Protokollierungsintervall: 30 Sekunden; 1 Minute; 2 Minuten; 5 Minuten; 10 Minuten; 15 Minuten; 30 Minuten; 60 Minuten • 60 Tage Protokollierung, je nach gewähltem Protokollierungsintervall (Kapazität von 100 Protokollen) • pH / ORP / Temperaturmessungen • Abruftabelle / Grafikmodi • Ereignistyp: Einrichtung / Alarme / Fehler / Stromausfall • Speicherkapazität von bis zu 100 Ereignissen, z. B. Alarme, Fehler bei der Datenverarbeitung • Export auf USB-Stick (USB-C-Anschluss) von Protokolldateien im CSV-Format
Cloud-Konnektivität (nur BL132)	Der BL132 kann sich über eine gesicherte Verbindung mit der Hanna Cloud verbinden. • Ethernet (RJ45) 10/100 Mbps Anschluss • Register für Geräteidentität • Richtlinienbasierte Autorisierung von Sicherheitsschlüsseln Das Gerät sendet in einem bestimmten Zeitraum Statusinformationen an die Hanna Cloud. • Messwerte: pH / ORP / Temperatur • Ereignisse: Alarme / Warnungen / Fehler • Status der Peripheriegeräte: LEDs • Zuletzt dosierte Säure- und Chlorgasmengen • GLP-Informationen Das Gerät sendet beim Start und immer dann, wenn die Einrichtung abgeschlossen ist, Einrichtungsinformationen an die Hanna Cloud. am Gerät geändert wird. • Alarm-Einstellungen • Dosierungseinstellungen • Allgemeine Einstellungen • Systeminformationen: Messgerät - Modell, FW-Version, OS-Version, Seriennummer Sonde - Typ, FW-Version, Seriennummer Modus "Ferngesteuertes Halten": • Notfallmodus, fernausgelöst über Webanwendung • Modus für die Deaktivierung der Pumpen • kann manuell über das Steuerungsmenü abgebrochen werden
Ethernet-Eingang (nur BL132)	• Ethernet-Anschluss (RJ-45) 10/100 Mbps-Anschluss

Zusätzliche Merkmale:

Pumpensteuerung	• Manuelle Steuerung für jede Pumpe
Passwortschutz	• Die Funktionen zum Einrichten, Kalibrieren und Abrufen von Protokollen sind passwortgeschützt.
USB-C-Anschluss	• Datenexport (-import) auf USB-Stick • Software-Aktualisierung
GLP	pH / ORP
Alarmanlage	• Intuitives Alarmsystem mit farbcodierten LEDs • Alarmverschiebungsoptionen • Steuerung von Alarmrelais auf der Grundlage von Benutzereinstellungen ﬁlters
Alarm-Relaisausgang	SPDT 5A/230 Vac Aktiviert durch wählbare pH- / ORP- / Temperatur-Alarmbedingungen
Analoge Ausgänge (nur BL131)	• Drei konﬁgurierbare Analogausgänge, 4 bis 20 mA, Quelle • Ausgangsimpedanz ≤ 500 Ω • Genauigkeit < 0,5 % FS} • Galvanische Isolierung, bis zu 50 V gegenüber der Erde
Drei digitale Eingänge	• Galvanische Trennung, gespeister Kontakttyp • Ein Eingang für niedrigen Füllstand im Säure-/Laugenbehälter (Kontakt offen) • Ein Eingang für niedrigen Füllstand im Chlorbehälter (Kontakt offen) • Ein Eingang für Hold-Modus (Kontakt offen)
Einzelner Fühlereingang	• Sonden-Typ: HI1036-18XX* pH / ORP /Temperatur / Anpassungsstift, kombinierte digitale Sonde • Wasserdichter DIN-Stecker • Galvanische Isolierung • RS485-Schnittstelle
Stromversorgung	100-240 VAC
Stromverbrauch	30 VA
Umwelt	• 0-50 °C (32-122 °F) • Max. 95% RH nicht kondensierend
Abmessungen	245 x 188 x 55 mm (73 mm mit Pumpen); 9,6 x 7,4 x 2,2" (2,9" mit Pumpen)
Gewicht	1700 g (60 oz.)
Gehäuse	Wandmontage, eingebaute Pumpe, Schutzart IP65
Bestellinformationen	In-Line-Konfiguration BL132-10 wird geliefert mit HI1036-1802 Kombinierte Elektrode (pH / ORP / Temperatur), Sattel für Elektrode, Ø 50 mm Rohr (1 St.), Fittings für Elektrode, Injektor (2 St.), Sattel für Injektoren, Ø 50 mm Rohr (2 St.), Schlauch für peristaltische Pumpe (2 St.), PVC-Aspirations- und Injektionsschlauch, 10 m, Aspirationsfilter ( 2 St.), 7,01 pH-Pufferlösung, Beutel (3 St.), 4,01 pH-Pufferlösung, Beutel (3 St.).), PVC-Ansaug- und Injektionsschlauch, 10 m, Ansaugfilter (2 St.), 7,01 pH-Pufferlösung, Beutel (3 St.), 4,01 pH-Pufferlösung, Beutel (3 St.), 470 mV ORP-Testlösung, Beutel (3 St.), Netzkabel, Qualitätszertifikat für die Sonde, Qualitätszertifikat für das Gerät, Kurzanleitung mit QR-Code zum Herunterladen der Bedienungsanleitung. Benutzerpanel-Durchflusszellenkonfiguration BL132-20 wird geliefert mit HI1036-1802 Kombinierter Elektrode (pH / ORP /Temperatur), panelmontierter Durchflusszelle, Ventil für Durchflusszellenanschlüsse mit Fittings und Schläuchen, 10 m, Injektor (2 Stk.), Sattel für Ventile, Ø 50 mm Rohr (2 Stk.), Sattel für Injektoren, Ø 50 mm Rohr (2 Stk.), Schlauch für peristaltische Pumpe (2 Stk.), PVC-Ansaug- und Injektionsschlauch, 10 m, Ansaugfilter (2 Stck.), 7,01 pH-Pufferlösung, Beutel (3 Stck.), 4,01 pH-Pufferlösung, Beutel (3 Stck.), 470 mV ORP-Testlösung, Beutel (3 Stck.), Netzkabel, Qualitätszertifikat für die Sonde, Qualitätszertifikat für das Gerät, Kurzanleitung mit QR-Code zum Herunterladen der Anleitung.
