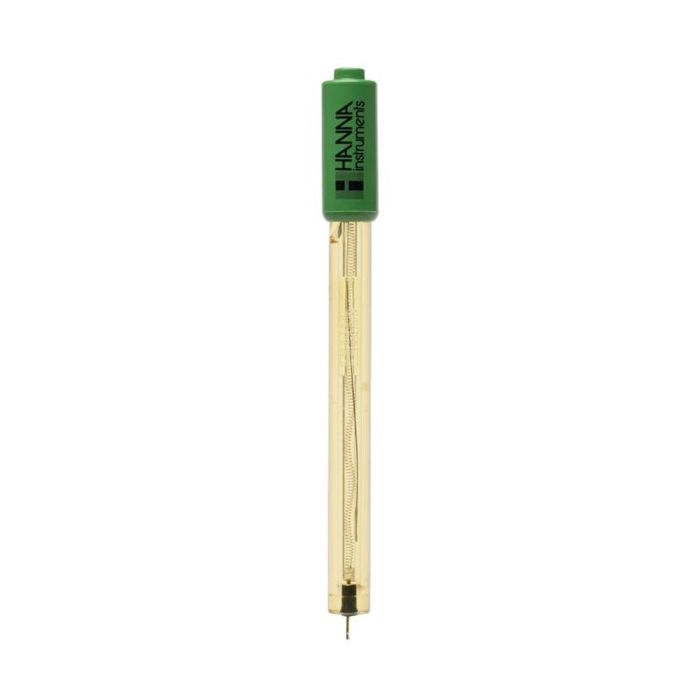

Gelgefüllte ORP-Elektrode mit Goldkontakt und BNC-Anschluss - HI4430B

Hanna Instruments bietet eine große Auswahl an ORP-Elektroden an, die für viele verschiedene Anwendungen konzipiert sind. Die Art des Materials, das für den Messstift verwendet wird, die Art des Glases, das für das Körpermaterial verwendet wird, die Art der Verbindung, die Art der Referenz und der verwendete Elektrolyt sind nur einige der Designüberlegungen.

Der HI4430B verwendet einen Goldstift, einen PEI-Körper, einen einzelnen Keramikübergang und einen Gelelektrolyten.

Gold-Sensorstift

Der ORP-Sensor HI4430B ist aus Gold gefertigt. Ein ORP-Sensor muss chemisch inert sein; er kann weder oxidiert noch reduziert werden. Außerdem muss er die richtigen Oberflächeneigenschaften haben, um einen schnellen Elektronenaustausch zu fördern, eine Eigenschaft, die als hohe Austauschstromdichte bekannt ist. Zwei Edelmetalle haben sich für diesen Zweck als gut geeignet erwiesen: Platin und Gold. Sowohl reines Platin als auch reines Gold werden für die Konstruktion von Redox-Sensoren verwendet. Das Signal des Goldsensors wird durch den Elektrodenkörper geleitet und zusammen mit dem Referenzsignal an das Messgerät weitergeleitet.

PEI-Gehäuse

Das Gehäuse des HI4430B besteht aus Polyetherimid (PEI)-Harz. Das PEI-Gehäuse ist für eine Vielzahl von Anwendungen geeignet und zeichnet sich bei Feldmessungen durch seine Langlebigkeit aus. Die Abschirmung um die kugelförmige Glasspitze minimiert Brüche, die durch versehentliches Anstoßen oder Fallenlassen der Elektrode entstehen können. Der PEI-Kunststoff ist ein hochwertiger Kunststoff, der chemisch gegen viele aggressive Chemikalien beständig ist.

 Einzelne keramische Kontaktstelle

Der äußere Übergang einer Elektrode, auch als Salzbrücke bezeichnet, ist ein notwendiger Bestandteil des elektrischen Stromkreises. Die Ionenbewegung muss durch den Übergang fließen, um einen gleichmäßigen Messwert zu erhalten. Die äußere Vergleichsstelle besteht aus einer einzelnen Keramikfritte. Die Keramik ist ein poröses Material, das sich leicht mit dem Glaskörper verschmelzen lässt und einen ähnlichen Ausdehnungskoeffizienten aufweist. Eine einzelne Keramikfritte hat eine Durchflussrate von 15-20 μl/Stunde. Es sind auch andere Anschlussarten mit höheren Durchflussraten und aus anderen Materialien erhältlich.

BNC-Anschluss

Das HI4430B verwendet einen BNC-Stecker. Dieser Steckertyp ist insofern universell, als er an jedem pH-Messgerät verwendet werden kann, das über einen BNC-Sondeneingang verfügt. Andere Steckertypen sind z. B. DIN-, Schraub-, T- und 3,5-mm-Stecker, um nur einige zu nennen. Diese Arten von Steckern sind in der Regel für einen bestimmten Messgerätetyp vorgesehen und nicht austauschbar.
