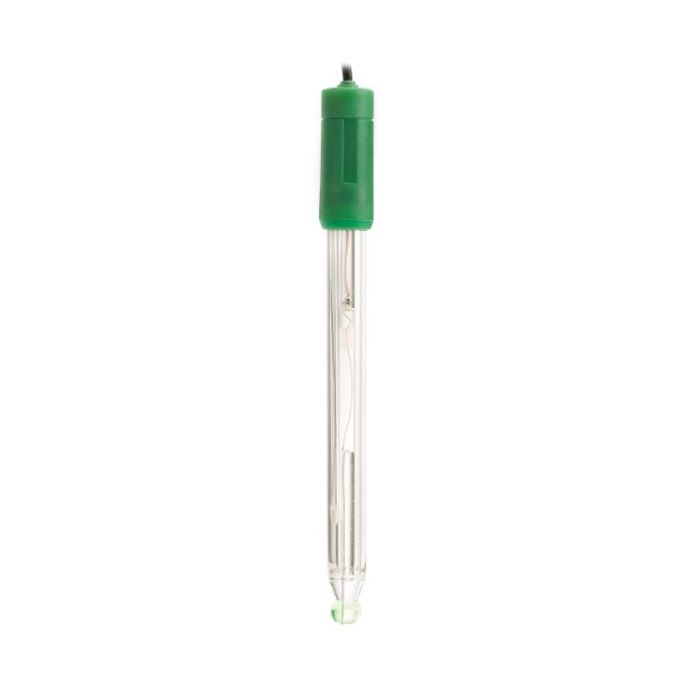

Gelgefüllte pH-Elektrode mit BNC-Anschluss

Hanna Instruments bietet eine große Auswahl an pH-Elektroden, die für viele verschiedene Anwendungen geeignet sind. Die Art des Glases, das für die pH-Messung verwendet wird, die Form des Messspitze, das Gehäusematerial, die Art des Diaphragmas, die Art der Referenz und der verwendete Elektrolyt sind nur einige der Designüberlegungen.

Das HI1110B verwendet Allzweckglas (GP), eine runde Messspitze, ein Glasgehäuse, eine einzelne Keramikfritte, ein einzelnes Diaphragma und ist mit Gel gefüllt.

Allzweck-Glasformulierung

Allzweck-Glas (General Purpose) ist, wie der Name schon sagt, eine Standardglasformulierung, die für allgemeine Zwecke verwendet wird. Eine pH-Elektrode mit Allzweck-Glas hat einen Widerstand von 100 Megaohm bei 25°C und eignet sich für die Messung des pH-Werts von Proben bei Temperaturen, die der Umgebungstemperatur entsprechen. Die HI1110B ist für die Verwendung mit Proben zwischen 0 und 80°C geeignet.

Runder Messfühler

Der runde Messfühler ist für allgemeine Zwecke geeignet. Andere Spitzenformen sind beispielsweise eine konische Spitze für die Penetration und eine flache Spitze für Oberflächenmessungen.

Glasgehäuse

Das Glasgehäuse ist ideal für den Einsatz im Labor. Das Glas ist widerstandsfähig gegen viele aggressive Chemikalien und lässt sich leicht reinigen. Das Glasgehäuse ermöglicht außerdem eine schnelle Wärmeübertragung auf den internen Referenzelektrolyten. Das von der Referenzzelle erzeugte mV ist temperaturabhängig. Je schneller die Elektrode das Gleichgewicht erreicht, desto gleichmäßiger ist das Referenzpotential.

Referenz mit einem keramischen Diaphragma

Die HI1110B ist eine pH-Elektrode mit einem Diaphragma. Das Diaphragma, der auch als Salzbrücke bezeichnet wird, ist ein notwendiger Bestandteil des Stromkreises. Die Ionen müssen durch das Diaphragma fließen, um einen gleichmäßigen Messwert zu erhalten. Die Referenzzelle hat eine einzelne Keramikfritte. Keramik ist ein poröses Material, das sich leicht mit dem Glaskörper verschmelzen lässt und einen ähnlichen Ausdehnungskoeffizienten aufweist. Das Diaphragma hat eine Durchflussrate von 15-20 μl/Stunde. Andere Diaphragma-Typen sind mit höheren Durchflussraten und aus anderen Materialien erhältlich.

Gel gefüllt

Die HI1110B ist eine pH-Laborelektrode mit Glasgehäuse, die einen Gelelektrolyten verwendet. Die mit Gel gefüllte Elektrode ist ideal für Labore, die außer der routinemäßigen Reinigung und Kalibrierung einen wartungsfreien Betrieb wünschen. Die HI1110B benötigt keine nachfüllbare Elektrolytlösung.

BNC Anschluss

Das HI1110B verwendet einen BNC-Anschluss. Dieser Anschlusstyp ist insofern universell, als er an jedem pH-Messgerät verwendet werden kann, das über einen BNC-Sondeneingang verfügt. Andere Steckertypen sind z. B. DIN, Schraubanschluss, T-Typ und 3,5 mm, um nur einige zu nennen. Diese Arten von Steckern sind in der Regel für einen bestimmten Messgerätetyp vorgesehen und nicht austauschbar.
