ISO 7027 konformes Trübungs-Labormessgerät

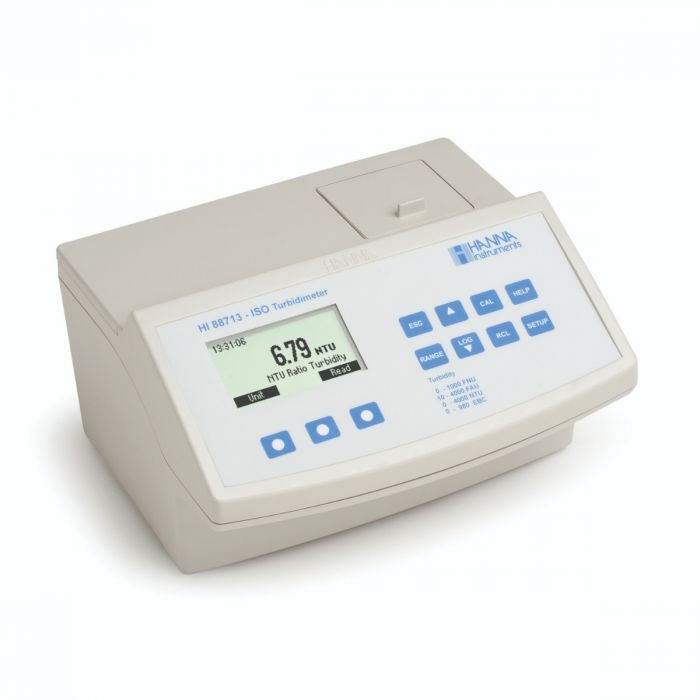

Das Präzisions-ISO-Trübungsmessgerät HI88713 wurde speziell für Wasserqualitätsmessungen entwickelt und liefert zuverlässige und genaue Messwerte, selbst in niedrigen Trübungsbereichen. Das Gerät basiert auf einem hochmodernen optischen System, das genaue Ergebnisse garantiert, Langzeitstabilität gewährleistet und Streulicht und Farbstörungen minimiert. Durch regelmäßige Kalibrierung mit den mitgelieferten Standards werden Schwankungen in der Intensität der Wolframlampe kompensiert. Die 25 mm Rundküvetten aus optischem Spezialglas garantieren die Wiederholbarkeit der Trübungsmessungen.



Funktionen auf einen Blick:

4 Messmethoden - Das HI88713 bietet vier Optionen für die Trübungsmessung: FNU (Formazin Nephelometric Units), FAU (Formazin Attenuation Units) und NTU (Nephelometric Turbidity Units) im Ratio- und Non-Ratio-Modus. Die Trübungsbereiche für jeden Modus sind 0,00 bis 1000 FNU, 10,0 bis 4000 FAU, 0,00 bis 4000 NTU (Ratio-Modus) und 0,00 bis 1000 NTU (Non-Ratio-Modus).

Mehrere Messeinheiten für die Trübung - Die Trübung kann als Formazin Nephelometric Units (FNU), Formazin Attenuation Units (FAU), European Brewing Convention Units (EBC) und Nephelometric Turbidity Units (NTU) angegeben werden.

ISO konform - Das HI88713 erfüllt und übertrifft die Anforderungen der ISO 7027-Methode für Trübungsmessungen unter Verwendung einer Infrarot-LED-Lichtquelle.

Kalibrierung - Das HI88713 verfügt über eine leistungsstarke Kalibrierungsfunktion, die Schwankungen der Lichtintensität ausgleicht. Die Kalibrierung kann mit den mitgelieferten Kalibrierungslösungen oder vom Benutzer vorbereiteten Standards durchgeführt werden. Eine Zwei-, Drei-, Vier- oder Fünf-Punkt-Kalibrierung der Trübung kann unter Verwendung der mitgelieferten Standards (<0,10, 15, 100, 750 FNU und 2000 NTU) durchgeführt werden. Die Kalibrierungspunkte können geändert werden, wenn vom Benutzer vorbereitete Standards verwendet werden.



AMCO AEPA-1 Kalibrierstandard - Die AMCO AEPA-1-Standards sind von der USEPA als Primärstandard anerkannt. Diese ungiftigen Standards werden aus Styrol-Divinylbenzol-Polymerkugeln hergestellt, die eine einheitliche Größe und Dichte aufweisen. Die Standards sind wiederverwendbar, stabil und lange haltbar.

GLP-Daten - Das HI88713 verfügt über vollständige GLP-Funktionen (gute Laborpraxis), die eine Rückverfolgbarkeit der Kalibrierbedingungen ermöglichen. Die Daten umfassen Kalibrierungspunkte, Datum und Uhrzeit.

Datenaufzeichnung - Bis zu 200 Messungen können im internen Speicher gesichert und jederzeit abgerufen werden.

Datenübertragung - Für weitere Speicher- oder Analyseoptionen können die aufgezeichneten Daten über den USB-Anschluss und die HI92000-Software auf einen Windows-kompatiblen PC heruntergeladen werden.

Tutorial-Modus - Der einzigartige Tutorial-Modus bietet zusätzliche Informationen, die dem Benutzer bei den Messungen helfen. Wenn er aktiviert ist, zeigt das Gerät Erklärungen  an, wenn eine Vorbereitung oder ein anderer Vorgang durchgeführt werden muss.

Kontextbezogene Hilfe - Die kontextbezogene Hilfe ist über eine spezielle HILFE-Taste jederzeit verfügbar. Auf dem Bildschirm werden klare Anleitungen und Anweisungen angezeigt, die den Benutzer schnell und einfach durch die Einrichtung und Kalibrierung führen.  Die angezeigten Hilfeinformationen beziehen sich auf die angezeigte Einstellung/Option.

Hintergrundbeleuchtetes Grafik-LCD-Display - Ein grafisches LCD-Display bietet eine leicht verständliche, benutzerfreundliche Benutzeroberfläche. Alle Meldungen werden im Klartext angezeigt und sind somit leicht zu lesen.





Die Trübung ist einer der wichtigsten Parameter zur Bestimmung der Qualität von Trinkwasser. Einst als ein hauptsächlich ästhetisches Merkmal des Trinkwassers betrachtet, gibt es deutliche Hinweise darauf, dass die Kontrolle der Trübung einen kompetenten Schutz vor Krankheitserregern darstellt. In natürlichen Gewässern werden Trübungsmessungen vorgenommen, um die allgemeine Wasserqualität und ihre Verträglichkeit für Anwendungen mit Wasserorganismen zu beurteilen. Die Überwachung und Behandlung von Abwässern beruhte früher ausschließlich auf der Kontrolle der Trübung. Heute ist die Messung der Trübung am Ende des Abwasserbehandlungsprozesses notwendig, um zu überprüfen, ob die Werte innerhalb der gesetzlichen Normen liegen.

Die Trübung von Wasser ist eine optische Eigenschaft, die dazu führt, dass Licht gestreut und absorbiert wird, anstatt durchgelassen zu werden. Die Streuung des Lichts, das eine Flüssigkeit durchläuft, wird hauptsächlich durch die vorhandenen Schwebstoffe verursacht. Je höher die Trübung, desto größer ist die Menge des gestreuten Lichts. Selbst eine sehr reine Flüssigkeit streut das Licht bis zu einem gewissen Grad, da keine Flüssigkeit eine Nulltrübung aufweist.

Die ISO-Norm für die Trübungsmessung verwendet infrarotes Licht mit einer Wellenlänge außerhalb des sichtbaren Spektrums. Der Hauptvorteil der ISO-Methode gegenüber der EPA-Methode besteht in der Verringerung von Farbstörungen. Bei der EPA-Methode wird eine Wolframlampe verwendet, die Licht erzeugt, das alle sichtbaren Wellenlängen des Lichts enthält, die wir als weiß wahrnehmen. Eine farbige Lösung wird von einer komplementären Wellenlänge des Lichts absorbiert, was die Trübungsmessung beeinflusst. Da die ISO-Methode außerhalb der sichtbaren Wellenlänge des Lichts liegt, stört die Farbe der Probe die Messung nicht. Die USEPA bevorzugt die Wolframlampe, da sie eine bessere Genauigkeit bei niedrigen Messbereichen bietet und das Trinkwasser nicht gefärbt sein sollte. Die Anforderungen an ein optisches Trübungsmessgerät nach ISO 7027 sind abhängig vom Messbereich. Die Messung der Streustrahlung ist typisch für Trübungsmessungen im unteren Bereich (z. B. Trinkwasser), wobei die Messungen in Formazin-Nephelometrischen Einheiten (FNU) ausgedrückt werden. Die Messung der Abschwächung des Strahlungsflusses ist für stark getrübte Proben (z. B. verschmutztes Wasser) vorgesehen, und die Messungen werden als Formazin-Abschwächungseinheiten (FAU) ausgedrückt. Die Auslegungskriterien für jede Methode sind:



Messung der Streustrahlung für Wasser mit geringer Trübung (0 FNU bis 40 FNU)

• Die Wellenlänge der einfallenden Strahlung muss 860 nm betragen.
• Die spektrale Bandbreite der einfallenden Strahlung muss kleiner oder gleich 60 nm sein.
• Die einfallende Strahlung darf nicht von der Parallelität abweichen, und eine etwaige Konvergenz darf 1,5o nicht überschreiten.
• Der Messwinkel Theta zwischen der optischen Achse der einfallenden Strahlung und der optischen Achse der diffusen Strahlung muss 90o +/- 2,5o betragen.
• Der Öffnungswinkel sollte in der Wasserprobe zwischen 20o und 30o liegen.

Messung der Abschwächung des Strahlungsflusses für starke Trübung (40 FAU bis 4000 FAU)

• Die Wellenlänge der einfallenden Strahlung muss 860 nm betragen.
• Die spektrale Bandbreite der einfallenden Strahlung muss kleiner oder gleich 60 nm sein.
• Die einfallende Strahlung darf nicht von der Parallelität abweichen, und eine etwaige Konvergenz darf 2,5o nicht überschreiten.
• Der Messwinkel der einfallenden Strahlung und der der diffusen Strahlung muss 0o +/- 2,5o betragen.
• Der Öffnungswinkel sollte in der Wasserprobe zwischen 10o und 20o liegen.



Das HI88713 erfüllt und übertrifft die in der ISO 7027 festgelegten Kriterien für Messgeräte.



Funktionsprinzip

Der Lichtstrahl, der die Probe durchdringt, wird in alle Richtungen gestreut. Die Intensität und das Muster des gestreuten Lichts werden von vielen Variablen beeinflusst, z. B. der Wellenlänge des einfallenden Lichts, der Partikelgröße und -form, dem Brechungsindex und der Farbe. Das optische System des HI88713 umfasst eine LED, einen Streulichtdetektor (90°) und einen Durchlichtdetektor (180°). Welche Detektoren verwendet werden, hängt vom Messmodus ab.

Im Bereich der Non-Ratio-Trübungsmessgeräte werden die NTU- und FNU-Werte aus dem Signal des Streulichtdetektors (90°) berechnet.

Im FAU-Modus wird die Trübung aus dem Signal berechnet, das den Durchlichtdetektor erreicht.

Im Bereich der Ratio-Trübungsmesser berechnet der Mikroprozessor des Geräts den NTU-Wert aus dem Streu- und Durchlichtdetektor. Ein effektiver Algorithmus wird zur Korrektur und zum Ausgleich von Farbstörungen verwendet.

Die untere Nachweisgrenze eines Trübungsmessers wird durch Streulicht bestimmt, das von den Sensoren erfasst wird, aber nicht durch Lichtstreuung an Schwebeteilchen verursacht wird. Das optische System des HI88713 ist so konzipiert, dass es sehr wenig Streulicht aufweist und somit hochgenaue Ergebnisse für Proben mit geringer Trübung liefert.





Die HI88713-11 AMCO AEPA-1 Standards gewährleisten, dass die Messungen auf ein primäres Referenzmaterial rückführbar sind. Diese Standards werden für die Kalibrierung und Leistungsüberprüfung des Trübungsmessers verwendet.



Geliefert mit Analysezertifikat

• Losnummer
• Verfallsdatum
• Standardwert bei 25 °C
• Referenzmessgerät NIST rückführbar











Technische Daten
SKU	HI88713-02
Produktbezeichnung	ISO 7027 konformes Trübungs-Labormessgerät - HI88713
Angebot erforderlich	Ja
Trübungsbereich	FNU Modus
Trübungsauflösung	FNU Modus
Trübungsgenauigkeit	FNU Modus
Trübung Reproduzierbarkeit	±1% vom Messwert oder 0,02 NTU (0,15 Nephelos; 0,01 EBC), je nachdem, welcher Wert größer ist
Trübung Streulicht	< 0,02 NTU (0,15 Nephelos; 0,01 EBC)
Kalibrierung der Trübung	Zwei-, Drei-, Vier- oder Fünf-Punkt-Kalibrierung
Trübungs Messmethode	nephelometrische Methode (90°) oder nephelometrische Verhältnismethode (90° & 180°), Anpassung der USEPA-Methode 180.1 und der Standardmethode 2130 B
Trübungsmessmodi	normal, durchschnittlich, dauerhaft
Trübung Lichtquelle	Infrarot-LED
Trübung Lichtdetektor	Silizium-Photozelle
Speicherfunktion	200 Messwerte
Konnektivität	USB
Display	40 x 70 mm Grafik-LCD (64 x 128 Pixel) mit Hintergrundbeleuchtung
Stromversorgung	12 VDC-Adapter (mitgeliefert)
Umgebungsbedingungen	0 bis 50°C (32 bis 122°F), RH max. 95% nicht kondensierend
Abmessungen	230 x 200 x 145 mm (9.0 x 7.9 x 5.7”)
Gewicht	2.5 kg (88 oz.)
Lieferumfang	HI88713 wird mit Probenküvetten und Deckel (6), Kalibrierküvetten, Silikonöl, Küvettenwischtuch, Netzadapter und Bedienungsanleitung geliefert.
