Multiparameter-Photometer für die Abwasserbehandlung mit pH-Meter

Das HI83314 Labor-Photometer misst die 10 wichtigsten Wasser- und Abwasserparameter mithilfe von 20 Methoden, die verschiedene Konzentrationsbereiche und Anwendungsgebiete in der chemischen Analyse abdecken. Der Parameter für den chemischen Sauerstoffbedarf ist für die industrielle und städtische Abwasseraufbereitung von Bedeutung. Die Phosphor- und Stickstoffparameter sind nützlich für Kunden, die in der kommunalen Abwasseraufbereitung tätig sind und die Prozesse zur biologischen Abwasserbehandlung und Nährstoffentfernung überwachen wollen. Dieses Photometer verfügt über ein innovatives optisches System mit LEDs, Schmalband-Interferenzfiltern, einer Sammellinse sowie über einen Silizium-Photodetektor für Extinktionsmessungen als auch einen Referenzdetektor. Die Kombination dieser hochwertigen Komponenten stellt die Genauigkeit und Reproduzierbarkeit der Messungen sicher.

Ein digitaler pH-Elektrodeneingang ermöglicht die Messung des pH mit einer traditionellen Glaselektrode. In der ph-Elektrode integrierter Mikroprozessor speichert alle Kalibrierdaten. Das ermöglicht einen hot-swap der Sonde (den Tausch während des Betriebes), ohne dass eine erneute Kalibrierung notwendig ist. Bei pH-Messungen werden Temperaturschwankungen automatisch mithilfe eines in der Elektrodenspitze eingebauten Thermistors berücksichtigt und korrigiert.

Zwei USB-Anschlüsse dienen einerseits dem Datentransfer auf einen Speicherstick oder einen Computer und andererseits als Anschluss einer Stromquelle an das Gerät. Ein eingebauter, wiederaufladbarer 3,7VDC-Li-Polymer-Akku ermöglicht den mobilen Einsatz.

Das HI83314 bietet einen Extinktionsmessmodus, mit dem CAL Check™-Standards verwendet werden können um die Leistung des Gerätes zu überprüfen. Im Extinktionsmodus können vom Benutzer 4 Wellenlängen (420 nm, 466 nm, 525 nm und 610 nm) ausgewählt werden für eigene Berechnungen der Konzentrations-Extinktions-Kurven. Das ist besonders nützlich für Benutzer, die ihre eigene Methode verwenden oder zu Lehrzwecken die Extinktion nach dem Beer-Lambert´schen Gesetz erklären wollen.

Merkmale

Hintergrundbeleuchteter 128 x 64 Pixel LCD-Bildschirm

• Auch bei schlechten Lichtbedingungen gut ablesbar
• Der 128 x 64 Pixel LCD unterstützt eine einfache Bedienoberfläche mit virtuellen Tasten und Hilfsfunktion zur Einrichten und Verwenden des Messgerätes

Eingebauter Reaktionstimer für photometrische Messungen

• Die Messung wird nach Ablauf der Reaktionszeit vorgenommen
• Der Timer stellt sicher, dass alle Messungen unabhängig vom Benutzer zur richtigen Zeit durchgeführt und damit die Reproduzierbarkeit erhöht wird.

Extinktionsmodus

• Hannas einzigartige CAL-Check™-Küvetten zur Validierung von Lichtquelle und Detektor
• Erlauben es, Konzentration-Extinktion-Kurven für spezifische Wellenlängen mit benutzereigenen Chemikalien zu erstellen oder photometrische Prinzipien zu lehren

Maßeinheiten

• Die geeignete Maßeinheit und die chemische Formeleinheit werden gemeinsam mit dem Messwert angezeigt

Ergebnisumrechnung

• Wandelt mit einem Tastendruck die Messergebnisse in andere Formeleinheiten um

Küvettenabdeckung

• Unterstützt beim Vermeiden von von durch Streulicht verursachten Messfehlern

Digitaler pH-Elektroden-Eingang

• Messung des pH und der Temperatur mit nur einer Sonde
• Gute Laborpraxis (Good Laboratory Practice, GLP) zur Aufzeichnung von Kalibrierdaten für die optimale Rückverfolgbarkeit: Zeit, Datum, verwendete Puffer, Offset und Steilheit
• pH-CAL Check™ warnt vor Problemen während der Kalibrierung
• Die Kombination eines pH-Messers und eines Photometers in einem Gerät spart Platz

Datenaufzeichnung

• Es können bis zu 1000 photometrische und pH-Messungen durch Druck auf die LOG-Taste gespeichert werden. Genauso einfach können gespeicherte Werte über die RCL-Taste aufgerufen werden.
• Mithilfe der alphanumerischen Tastatur kann ein Datensatz mit der Proben- und Benutzer-ID ergänzt werden.

Anschlüsse

• Gespeicherte Daten können einfach und rasch über den USB-A-Port auf einen Speicherstick oder über den micro-USB-B-Port auf einen Computer übertragen werden.
• Die Dateien werden als .CSV exportiert und können mit beliebigen Tabellenkalkulationsprogrammen geöffnet werden.

Batteriestandsanzeige

• Gibt die noch verbleibenden Akkulaufzeit an

Fehlermeldungen

• Fehlermeldungen bei photometrischen Messungen: kein Verschluss (no cap), hoher Nullwert (high zero), Standard zu niedrig (standard too low)
• pH-Kalibriermeldungen: Elektrode reinigen (clean electrode), Puffer prüfen (check puffer), Sonde prüfen (check probe)

Methodenauswahl
Benutzer können einfach eine der 20 Methoden über die eigene METHOD-Taste auswählen.

Datenaufzeichnung
Es können bis zu 1000 Messungen mit Benutzer- und Proben-ID gespeichert werden.

pH-Messmodus
Im ph-Messmodus kann das Photometer als professionelles pH-Messgerät mit vielen Funktionen, wie temperaturkompensierte Messungen, automatische Zweipunktkalibrierung und GLP, verwendet werden.

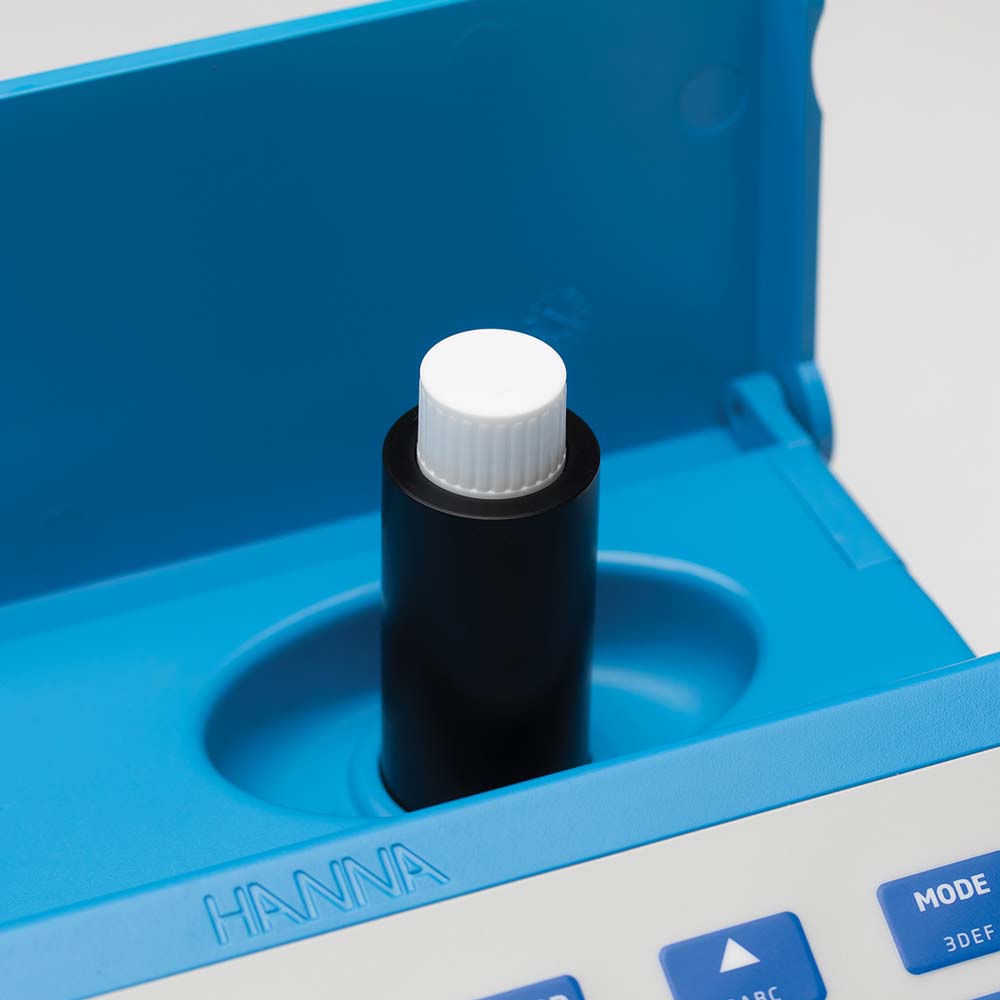

Küvettenadapter
Das HI83314 wird mit einem 16mm-Küvettenadapter für Aufschlussfläschchen geliefert.

Aufschlussfläschchen-Methoden
Kompatibel mit COD- (EPA, ISO und quecksilberfrei), Stickstoff- und Phosphorreagenzien, in 16mm-Küvetten gebrauchsfertig abgefüllt. Die Reagenzien sind separat erhältlich.

Heizblock für Aufschlussfläschchen
Die Aufschlussfläschchen werden mit einem Heizblock aufgewärmt. Da die Verschlussfläschchen auf eine gewisse Temperatur gebracht und auf dieser eine bestimmte Zeit gehalten werden müssen, ist der HI839800 Heizblock ein wichtiges Zubehörteil, durch das ein Abwasseraufbereitungsystem wirklich vollständig wird.

Hochentwickeltes optisches System

Das HI83314 verfügt über ein innovatives optisches System mit integriertem Strahlteiler, so dass das Licht für Extinktionsmessungen und einen Referenzdetektor verwendet werden kann. Der Referenzdetektor überwacht die Lichtintensität und korrigiert durch Schwankungen in der Spannungsversorgung oder eine aufgeheizte Optik verursachte Abweichungen. Jedes Bauteil spielt eine wichtige Rolle in der bisher unerreichten Leistung unserer Photometer.

Hocheffiziente LED-Lichtquelle

LED-Lichtquellen liefern im Vergleich zu Wolframlampen eine höhere Leistung. Sie haben eine viel höhere Lichtausbeute und leuchten heller bei geringerem Stromverbrauch. Da sie sehr wenig Wärme abstrahlen, beeinflussen sie kaum die optischen und elektronischen Komponenten. LEDs sind in einer Vielzahl von Wellenlängen verfügbar, während Wolframlampen alle Wellenlängen des sichtbaren Lichts gleichzeitig emittieren, aber eine schlechtere Ausbeute im blauen und violetten Bereich haben.

Schmalbandige Interferenzfilter höchster Qualität

Die schmalbandigen Interferenzfilter sorgen mit einer Abweichung von ± 1 nm nicht nur für eine hohe Wellenlängengenauigkeit, sondern sind auch äußerst effizient. Die Filter lassen bis zu 95 % des von der LED emittierten Lichts durch. Dieser Wert beträgt bei gewöhnlichen Filtern nur 75%. Die höhere Effizienz resultiert in einer im Vergleich helleren und stärkeren Lichtquelle. Das Ergebnis ist eine höhere Messstabilität bei geringerem Wellenlängenfehler.

Referenzdetektor für eine stabile Lichtquelle

Der Strahlteiler ist eine Komponente des internen Referenzsystems des HI83314 Photometers. Der Referenzdetektor kompensiert Abweichungen durch Spannungsschwankungen oder Änderungen der Umgebungstemperatur. Sie können sich darauf verlassen, dass die Lichtquelle zwischen den Messungen des Nullwertes und der Probe stabil bleibt.

Große Küvetten

Die Probenzelle des HI83314 bietet Platz für eine runde Glasküvette mit 25 mm Pfadlänge. Die Küvettengröße verringert gemeinsam mit den fortschrittlichen optischen Komponenten solche Fehler, die durch eine nicht exakt mit der Markierung übereinstimmend eingesetze Küvette entstehen. Bedingt durch den relativ langen Pfad durch die Probenküvette, legt das Licht eine weitere Strecke in der Probe zurück und erlaubt eine genaue Messung selbst bei Proben mit kaum Extinktion.

Sammellinse für größere Lichtausbeute

Die im Strahlengang liegende Linse sammelt das gesamte Licht, das aus der Küvette austritt und fokussiert es auf den Silizium-Photodetektor. Dieser neuartige Ansatz zur photometrischen Messung schließt Kratzer und Unreinheiten auf der Glasküvette als Fehlerquelle aus.
