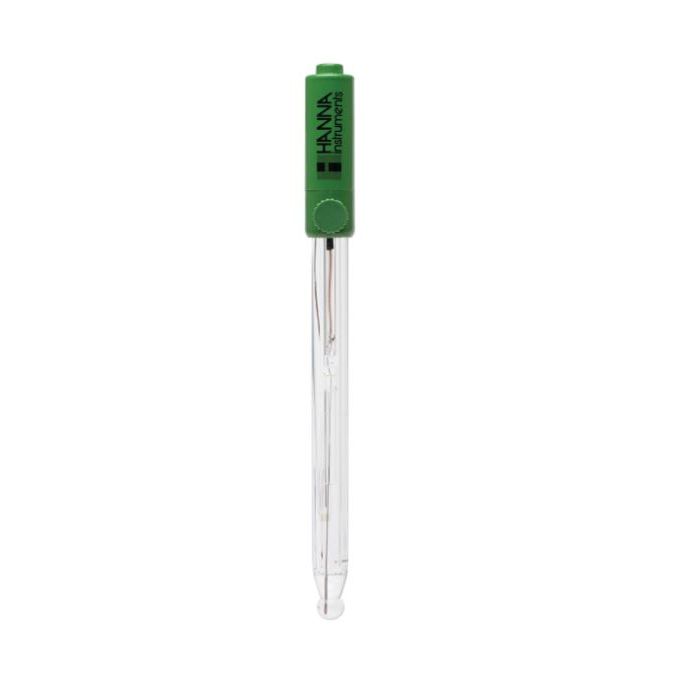

Nachfüllbare Kombination pH Elektrode mit BNC + Pin Anschluss

Hanna Instruments bietet eine große Auswahl an pH-Elektroden, die für viele verschiedene Anwendungen geeignet sind. Die Art des Glases, das für die pH-Messung verwendet wird, die Form des Messspitze, das Gehäusematerial, die Art des Diaphragmas, die Art der Referenz und der verwendete Elektrolyt sind nur einige der Designüberlegungen.

Das HI1131P verwendet Hochtemperaturglas (HT), eine runde Messspitze, ein Glasgehäuse, eine einzelne Keramikfritte, ein doppeltes Diaphragma und ist mit 3,5M KCl nachfüllbar.



Hochtemperatur-Glasformulierung

Die Messung des pH-Werts bei sehr hohen Temperaturen schadet dem empfindlichen Messspitze und verkürzt seine Lebensdauer. Eine pH-Elektrode mit Allzweckglas (GP) hat bei 25°C einen Widerstand von 100 Megaohm, während der Widerstand von HT-Glas bei 25°C etwa 400 Megaohm beträgt. Wenn die HI1131P bei höheren Temperaturen verwendet wird, sinkt der Widerstand und nähert sich dem von GP-Glas an. Das HI1131P eignet sich für die Verwendung mit Proben, die zwischen 0 und 100°C befinden.

Sphärische Glas Spitze

Die sphärische Messspitze ist für allgemeine Zwecke geeignet. Andere Spitzenformen sind beispielsweise eine konische Spitze für das Eindringen und eine flache Spitze für Oberflächenmessungen.

Glasgehäuse

Das Glasgehäuse ist ideal für den Einsatz im Labor. Glas ist widerstandsfähig gegen viele aggressive Chemikalien und lässt sich leicht reinigen. Der Glaskörper ermöglicht außerdem eine schnelle Wärmeübertragung auf den internen Referenzelektrolyten. Die von der Referenzzelle erzeugten mV sind temperaturabhängig. Je schneller die Elektrode das Gleichgewicht erreicht, desto gleichmäßiger ist das Referenzpotential.

Eine keramische Doppel Diaphragma Referenz

Das Diaphragma HI1131P ist ein Doppeldiaphragma. pH-Elektroden sind als Einfachdiaphragma oder Doppeldiaphragma erhältlich. Siehe unten für eine vollständige Beschreibung der Unterschiede. Das Diaphragma, auch als Salzbrücke bekannt, ist ein notwendiger Bestandteil des elektrischen Stromkreises. Die Ionen müssen durch das Diaphragma fließen, um einen gleichmäßigen Messwert zu erhalten. Die äußere Referenz hat eine einzelne Keramikfritte. Keramik ist ein poröses Material, das sich leicht mit dem Glaskörper verschmelzen lässt und einen ähnlichen Ausdehnungskoeffizienten aufweist. Das Diaphragma hat eine Durchflussrate von 15-20 μl/Stunde. Andere Diaphragma-Typen sind mit höheren Durchflussraten und aus anderen Materialien erhältlich.

Nachfüllbar

Die HI1131P ist eine nachfüllbare Elektrode. Da es sich um eine pH-doppel Diaphragmaelektrode handelt, ist die Fülllösung HI7082 3,5M KCl. Diese Lösung enthält kein Silber wie bei der einzel Diaphragma-Elektrode. Das Fehlen von Silber verhindert, dass sich an der Diaphragma-Oberfläche ein Silberniederschlag bildet und diese verstopft. Eine Verstopfung des Diaphragmas führt zu schwankenden und unregelmäßigen Messwerten.

BNC + Pin-Anschluss

Das HI1131P verwendet einen BNC- und einen Pin-Anschluss. Der BNC-Stecker ist universell, da er an jedem pH-Meter verwendet werden kann, das über einen BNC-Buchsen-Eingang verfügt. Der Pin-Anschluss wird verwendet, um die CAL Check-Funktion bei den folgenden Tisch-pH-Metern zu aktivieren: HI122, HI123, HI221, HI222, HI223, HI2221, HI2222 und HI2223.



pH Elektroden mit einem Diaphragma versus doppel Diaphragma





Herkömmliche Elektroden haben normalerweise ein einziges Diaphragma. Wie in der obigen Abbildung dargestellt, haben diese Elektroden nur eine einzige Verbindung zwischen dem internen Referenzdraht und der externen Lösung. Unter ungünstigen Bedingungen, wie hohem Druck, hoher Temperatur, stark sauren oder alkalischen Lösungen, kehrt sich der positive Fluss des Elektrolyten durch die Verbindungsstelle oft um, was dazu führt, dass Probenlösung in den Referenzraum eindringt. Bleibt dies unbemerkt, kann die Referenzelektrode verunreinigt werden, was zu einem vollständigen Ausfall der Elektrode führt. Ein weiteres potenzielles Problem bei Einzeldiaphragmen ist die Verstopfung der Übergangsstelle durch Silberchlorid (AgCl), das sich ablagert. Silber kann sich in Proben, die Tris-Puffer oder Schwermetalle enthalten, leicht ablagern. Wenn die Elektrolytlösung mit der Probe in Kontakt kommt, scheidet sich etwas AgCl auf der Außenfläche des Diaphragmas ab. Das Ergebnis sind abweichende Messwerte des Sensors.

Das Hanna-Doppeldiaphragmasystem hat, wie der Name schon sagt, zwei Diaphragmen, von denen nur eine mit der Probe in Berührung ist, wie in der Abbildung gezeigt. Unter ungünstigen Bedingungen ist die gleiche Tendenz zum Eindringen der Probe zu beobachten. Da das Bezugselektrodensystem jedoch räumlich vom Zwischenelektrolytbereich getrennt ist, wird die Verunreinigung der Elektrode auf ein Minimum reduziert. Die Wahrscheinlichkeit einer Verstopfung des Übergangs ist bei einer Elektrode mit doppeltem Übergang ebenfalls geringer, da die äußere Referenzzelle eine "silberfreie" Fülllösung verwendet. Da kein Silber vorhanden ist, bildet sich auch kein Niederschlag, der die Sperrschicht verstopfen könnte.





Spezifikationen



Spezifikation	Detail
SKU	HI1131P
Beschreibung	nachfüllbare, Kombination pH Elektrode
Referenz	doppelt, Ag/AgCl
Elektrolyt	3.5M KCl
Max. Druck	0.1 bar
Messbereich	pH: 0 bis 13
Empfohlene Arbeitstemperatur	0 bis 100°C (32 bis 212°F) — HT
Spitze / Form	Sphärisch (dia: 9.5 mm)
Temperatur Sensor	nur bei DIN-Modell
Verstärker	nur bei DIN-Modell
Gehäusematerial	Glas
Kabel	Koaxial; 1 m (3.3’)
Empfohlene Verwendung	Labor allgemein, Bier
Verbindung	BNC + Pin*
Besondere Anmerkung	* Für pH Meter mit CAL Check™ System
