ORP-Elektrode für die Prozesssteuerung und -überwachung - HI2001

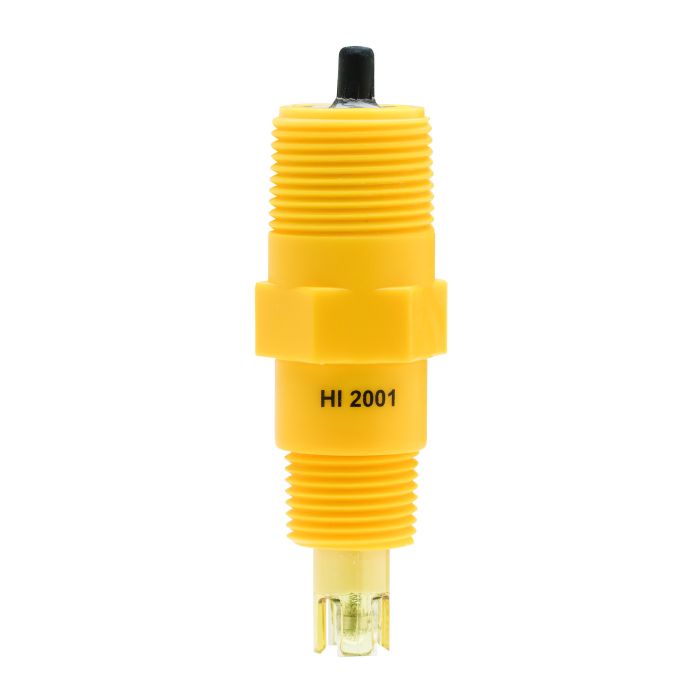

Die HI2001 ist eine Durchfluss-ORP-Elektrode für die Prozesssteuerung und -überwachung mit BNC-Anschluss und 3 m Kabel, die speziell für industrielle Anwendungen entwickelt wurde. Diese langlebige Elektrode besteht aus einem PVDF-Gehäuse mit einer PEI-Schutzhülle um den Glaskolben, die eine hohe Widerstandsfähigkeit gegen mechanische Belastungen bietet. Dieser Sensor bietet ein schnelles Ansprechverhalten und hochgenaue ORP-Messungen für industrielle Anwendungen.
- 1/2" NPT-Gewinde für die Inline-Montage
- PTFE-Übergang
- BNC-Universalstecker
Einzelheiten
Das HI2001 hat einen kugelförmigen Kolben, einen PVDF-Körper und eine PTFE-Verbindung mit Polymerelektrolyt.
Sphärische Glasspitze
Die kugelförmige Spitze ermöglicht einen breiten Kontaktbereich mit der Probe. Dies ermöglicht eine schnellere Reaktion der Elektrode mit einem höheren Grad an Stabilität. Der Kolben ist durch eine PEI-Hülse geschützt, die der Elektrode Widerstand gegen mechanische Belastungen verleiht.
PVDF-Körper
Polyvinylidenfluorid (PVDF) ist ein Kunststoff, der gegen die meisten Chemikalien und Lösungsmittel beständig ist. Er weist eine hohe Abriebfestigkeit, mechanische Festigkeit und Beständigkeit gegen ultraviolette und nukleare Strahlung auf. PVDF ist auch resistent gegen Pilzbefall.
PTFE-Verbindung
Diese Art von Verbindung wird häufig bei Elektroden mit Polymerelektrolyten verwendet. Poröses Polytetrafluorethylen (PTFE) ist ein hydroORPobes Material, das mit verschiedenen Porositäten erhältlich ist, um Verstopfungen zu minimieren. Aufgrund seiner chemischen Vorteile wird PTFE häufig in industriellen Anwendungen eingesetzt.
Doppelanschluss-Referenz
Eine Doppelübergangselektrode hat eine innere Kammer, die den Referenzdraht umgibt. Im Polymerelektrolyt der inneren Kammer, in der sich der Ag/AgCl-Bezugsdraht befindet, sind Silberionen vorhanden; der Elektrolyt außerhalb dieser Kammer ist silberfrei. Durch die doppelte Sperrschicht gelangt praktisch kein Silber von der Elektrode in die Probe. Diese Konstruktion ermöglicht Messungen in Anwendungen, in denen Silberionen in der Probe unerwünscht sind oder sich Silberniederschläge an der Verbindungsstelle bilden können.
BNC-Anschluss
Das HI2001 verwendet einen BNC-Stecker. Dieser Steckertyp ist insofern universell, als er mit jedem ORP-Messgerät verwendet werden kann, das über einen BNC-Sondeneingang verfügt.
Außengewinde
Das ½"-NPT-Gewinde an der Vorderseite des HI2001 ermöglicht die Installation in der Leitung, während das 3/4"-Gewinde an der Rückseite (Kabelseite) die Montage unter Wasser ermöglicht.
Spezifikationen
|
Sensor |
Pt |
|
Übergang |
doppelt, PTFE |
|
Elektrolyt |
polymer |
|
Max. Druck |
6 bar (87 psi) |
|
Temperaturbereich |
-5 bis 80°C (HT) |
|
Kabel |
|
|
Länge |
3 m (9.8’) |
|
Probe |
|
|
Länge |
86 mm (3.4”) |
|
Anschluss |
BNC |
