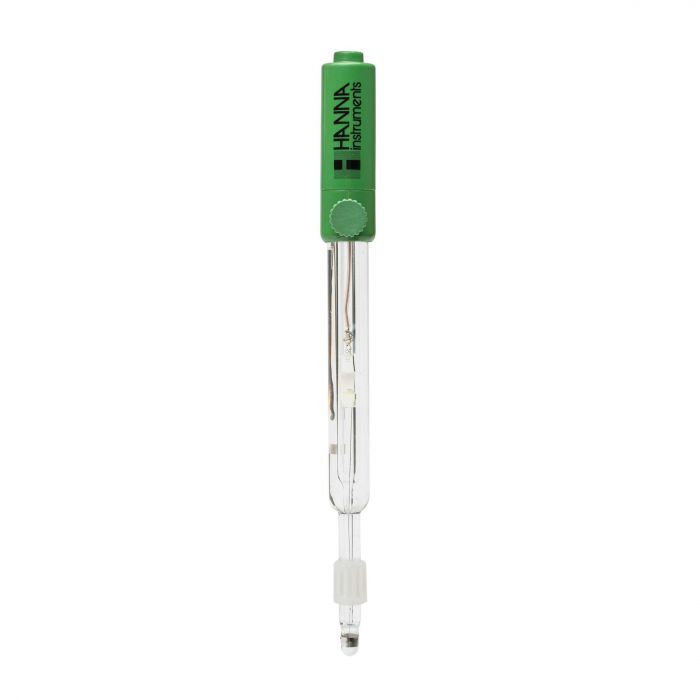

ORP-Elektrode mit Clogging Prevention System (CPS™) und BNC-Anschluss, 0,5 m Kabel

Details:

Hanna Instruments bietet eine große Auswahl an Redox-Elektroden an, die für viele verschiedene Anwendungen ausgelegt sind. Die für die Abtastspitze verwendete Materialart, das für das Gehäusematerial verwendete Glas, die Art der Verbindungsstelle, die Art der Referenz und der verwendete Elektrolyt sind nur einige der konstruktiven Überlegungen.

Die HI3148B verwendet einen Platinring, ein Glasgehäuse, einen offenen Übergang mit CPS™-Technologie und ist mit 3,5 M KCl nachfüllbar.

Platinsensor

Der Redox-Sensor HI3148 besteht aus Platin. Ein Redox-Sensor muss chemisch inert sein. Er kann selbst nicht oxidiert oder reduziert werden. Der Sensor muss auch die richtigen Oberflächeneigenschaften haben, um einen schnellen Elektronenaustausch zu fördern, eine Eigenschaft, die als hohe Austauschstromdichte bekannt ist. Zwei Edelmetalle haben sich für diesen Zweck gut bewährt: Reines Platin und reines Gold werden beide für den Bau von Redox-Sensoren verwendet.. Der Platinsensor wird oft bevorzugt, weil er mechanisch einfacher und sicherer herzustellen ist. Platin kann mit Glas verschweißt werden und hat den gleichen Wärmekoeffizienten. Das Signal des Platinsensors wird durch den Elektrodenkörper geleitet und zusammen mit dem Referenzsignal an das Messgerät weitergeleitet.

CPS™-Manschettenverbindung

Das Clogging Prevention System (CPS™) ist eine Innovation in der Elektrodentechnologie. Herkömmliche Redox-Elektroden verwenden Keramikübergänge, die beim Einsatz in Wein schnell verstopfen. Wenn die Verbindungsstelle verstopft ist, funktioniert die Elektrode nicht mehr. Die CPS™-Technologie nutzt die Porosität von Schliffglas in Verbindung mit einer PTFE-Manschette, um ein Verstopfen der Verbindung zu verhindern. Das Schliffglas ermöglicht einen optimalen Durchfluss der Flüssigkeit, während die PTFE-Manschette Schmutz abweist. Dadurch bleiben Redox-Elektroden mit CPS™ bis zu 20-mal länger frisch als herkömmliche Elektroden.

Glaskörper

Der Glaskorpus ist ideal für den Einsatz im Labor. Das Glas ist beständig gegen viele aggressive Chemikalien und lässt sich leicht reinigen. Das Glasgehäuse ermöglicht auch eine schnelle Wärmeübertragung auf den internen Referenzelektrolyten. Die von der Referenzzelle erzeugte Spannung ist temperaturabhängig. Je schneller die Elektrode den Gleichgewichtszustand erreicht, desto stabiler ist das Bezugspotential.

Doppelverbindungs-Referenz

Eine Elektrode mit Doppelkontakt verfügt über eine innere Kammer, die den Referenzdraht umgibt. Silberionen befinden sich im Elektrolyten der inneren Kammer, in der sich der Ag/AgCl-Referenzdraht befindet. Der Elektrolyt außerhalb dieser Kammer ist silberfrei. Das Doppelverbindungsdesign stellt sicher, dass praktisch kein Silber von der Elektrode in die Probe gelangt. Dieses Design ermöglicht die Messung in Anwendungen, bei denen Silberionen in der Probe unerwünscht sind oder bei denen die Wahrscheinlichkeit besteht, dass sich Silberablagerungen an der Verbindungsstelle bilden.

Nachfüllbar

Die HI3148B ist eine nachfüllbare Sonde. Da die Redox-Elektrode über eine einzige Verbindungsstelle verfügt, handelt es sich bei der Fülllösung um 3,5 M KCl (HI7082). Wenn eine nachfüllbare Redox-Elektrode verwendet wird, sollte die Füllkappe vor der Messung entfernt werden. Durch Entfernen der Kappe wird in der Referenzzelle ein positiver Kopfdruck erzeugt, der eine höhere Durchflussrate des Elektrolyten durch die äußere Verbindungsstelle ermöglicht. Eine höhere Durchflussrate führt zu einem schnelleren und stabileren Messwert.

BNC-Anschluss

Die HI3148B verfügt über einen BNC-Anschluss. Dieser Steckertyp ist universell und kann für den einfachen Anschluss an jedes pH/mV-Messgerät mit einem BNC-Messeingang verwendet werden. Andere Arten von Steckverbindern sind DIN-, Schraub-, T-Typ- und 3,5 mm-Steckverbinder, um nur einige wenige zu nennen. Diese Arten von Anschlüssen sind in der Regel für einen bestimmten Typ eines Messgeräts proprietär und nicht austauschbar.
