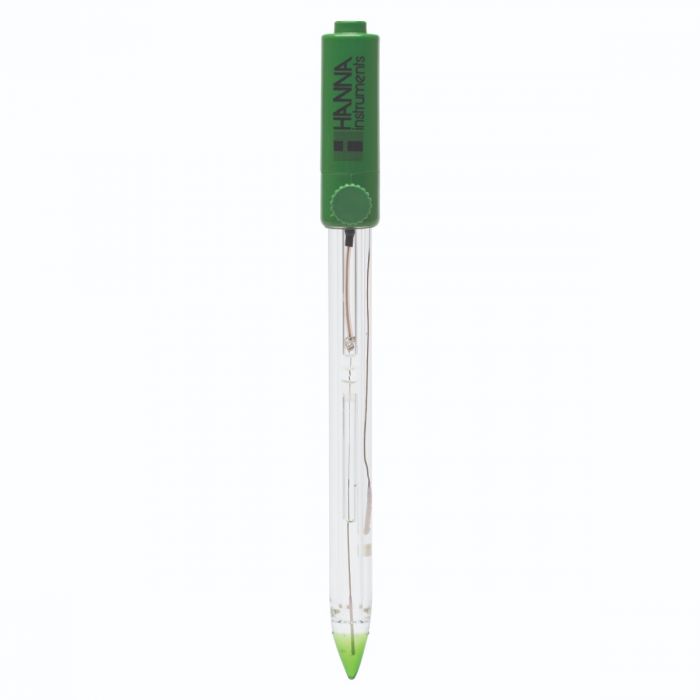

pH-Elektrode mit konischer Spitze und BNC-Anschluss

Hanna Instruments bietet eine große Auswahl an pH-Elektroden an, die für viele verschiedene Anwendungen konzipiert sind. Die Art des Glases, das für die Messung des pH-Werts verwendet wird, die Form der Spitze, das Material des Körpers, das Diaphragma, die Art der Referenz und der verwendete Elektrolyt sind nur einige der Konstruktionsmerkmale.

Das HI1053B verwendet Niedertemperaturglas (LT), eine konische Spitze, einen Glaskörper, ein dreifaches Keramikdiaphragma und ist mit 3,5M KCl nachfüllbar.

Niedrigtemperatur Glas

Eine Standard-pH-Elektrode verwendet ein Allzweckglas (GP), das bei 25 °C einen Widerstand von 100 Megaohm aufweist. Das HI1053B verwendet LT-Glas (Niedertemperaturglas), das bei 25 °C einen Widerstand von etwa 50 Megaohm aufweist. Wenn die Temperatur des Glases in der Messprobe sinkt, nähert sich der Widerstand des LT-Glases dem des GP-Glases an. Bei Verwendung von GP-Glas würde der Widerstand über den optimalen Bereich hinaus ansteigen, was zu einer erhöhten Impedanz führt und letztlich die Messung beeinträchtigt. Das HI1053B eignet sich für die Verwendung mit Messproben im Temperaturbereich von -5 bis 100°C.

Konische Glasspitze

Die konisch geformte Spitze ermöglicht das Eindringen in Feststoffe, halbfeste Stoffe und Emulsionen für die direkte Messung des pH-Werts in Lebensmitteln, Erde und Emulsionen wie Handcremes.

Glas Korpus

Der Glaskörper ist ideal für den Einsatz im Labor. Das Glas ist widerstandsfähig gegen viele aggressive Chemikalien und lässt sich leicht reinigen. Der Glaskörper ermöglicht außerdem eine schnelle Wärmeübertragung auf den internen Referenzelektrolyten. Die von der Referenzzelle erzeugte mV ist temperaturabhängig. Je schneller die Elektrode das Gleichgewicht erreicht, desto gleichmäßiger ist das Referenzpotential.

Dreifaches Keramik Diaphragma

Das dreifache keramische Diaphragma ermöglicht eine höhere Durchflussrate des Elektrolyten aus der Referenzzelle in die Messlösung. Eine Standard-pH-Elektrode verwendet ein einzelnes keramisches Diaphragma, die einen Elektrolytfluss von 15 bis 20 µl/Stunde ermöglicht; die HI1053B hat ein dreifaches keramisches Diaphragma, das einen Elektrolytfluss von 40 bis 50 µl/Stunde ermöglicht. Diese hohe Durchflussrate ermöglicht ein schnelleres Ansprechen der Elektrode und eine stabilere Messung in viskosen Lösungen oder Proben mit geringer Leitfähigkeit.

Elektrode mit doppelter Referenz

Eine Elektrode mit doppelter Referenz hat eine innere Kammer, die den Referenzdraht umgibt. Im Elektrolyt der inneren Kammer, in der sich der Ag/AgCl-Bezugsdraht befindet, sind Silberionen vorhanden; der Elektrolyt außerhalb dieser Kammer ist silberfrei. Durch die doppelte Referenz gelangt praktisch kein Silber von der Elektrode in die Probe. Diese Konstruktion ermöglicht Messungen bei Anwendungen, bei denen Silberionen in der Probe unerwünscht sind, oder bei Proben, die Sulfide enthalten, die eine Ausfällung des Silbers und eine Verstopfung des Diaphragmas verursachen können. Die Verstopfung des Diaphragmas führt zu unregelmäßigen und fehlerhaften Messwerten.

Nachfüllbare Elektrode

Die HI1053B ist eine nachfüllbare Elektrode. Da es sich um eine pH-Elektrode mit doppelter Referenz handelt, ist die Fülllösung HI7082 3,5M KCl. Diese Lösung enthält kein Silber, das für Fülllösungen von Elektroden mit einfacher Referenz erforderlich ist.

BNC-Anschluss

Das HI1053B verwendet einen BNC-Anschluss. Dieser Steckertyp ist insofern universell, als er an jedem pH-Messgerät verwendet werden kann, das über einen BNC-Sondeneingang verfügt. Andere Steckertypen sind z. B. DIN, Gewinde, T-Typ und 3,5 mm, um nur einige zu nennen. Diese Arten von Anschlüssen sind in der Regel für einen bestimmten Messgerätetyp vorgesehen und sind nicht austauschbar.

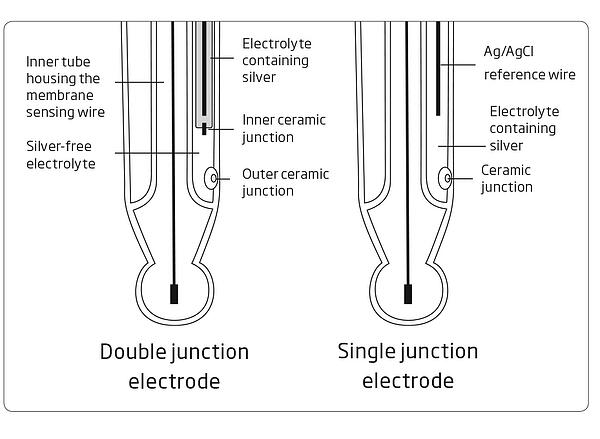

pH-Elektroden mit einfacher Referenz im Vergleich zu solchen mit doppelter Referenz







Herkömmliche Elektroden haben normalerweise eine einfache Referenz. Wie in der obigen Abbildung dargestellt, haben diese Elektroden nur eine einzige Referenz zwischen dem internen Referenzdraht und der externen Lösung. Unter ungünstigen Bedingungen, wie hohem Druck, hoher Temperatur, stark sauren oder alkalischen Lösungen, kehrt sich der positive Fluss des Elektrolyten durch die Referenz oft um, was dazu führt, dass Probenlösung in den Referenzraum eindringt. Bleibt dies unbemerkt, kann die Referenzelektrode verunreinigt werden, was zu einem vollständigen Ausfall der Elektrode führt. Ein weiteres potenzielles Problem bei Elektroden mit einfacher Referenz ist die Verstopfung des Diaphragmas durch Silberchlorid (AgCl), das sich ablagert. Silber kann sich in Proben, die Tris-Puffer oder Schwermetalle enthalten, leicht ablagern. Wenn die Elektrolytlösung mit der Probe in Kontakt kommt, scheidet sich etwas AgCl auf der Außenfläche der Referenz ab. Das Ergebnis sind unpräzise Messwerte des Sensors.

Das doppelte Refernzsystem von HANNA hat, wie der Name schon sagt, zwei Diaphragmen, von denen nur eine mit der Probe in Kontakt ist, wie in der Abbildung gezeigt. Unter ungünstigen Bedingungen ist die gleiche Tendenz zum Eintritt in die Probe zu beobachten. Da das Referenzelektrodensystem jedoch räumlich vom Zwischenelektrolytbereich getrennt ist, wird die Verunreinigung der Elektrode auf ein Minimum reduziert. Die Wahrscheinlichkeit einer Verstopfung des Diaphragmas ist bei einer Elektrode mit doppelter Referenz ebenfalls geringer, da die äußere Referenzzelle eine "silberfreie" Fülllösung verwendet. Da kein Silber vorhanden ist, bildet sich auch kein Ausfluss, der die das Diaphragma verstopfen könnte.



Technische Daten

SKU	HI1053B
Produktbezeichnung	pH-Elektrode mit konischer Spitze und BNC-Anschluss - HI1053B
Angebot erforderlich	Ja
Messbereich	pH
Referenz	Doppelt, Ag/AgCl
Diaphragma / Flussrate	Keramik, dreifach / 40 - 50 µL/h
Elektrolyt	3.5M KCl
Korpusmaterial	Glas
Spitze / Form	Konisch (12 mm x 12 mm)
Matching Pin	no
Max. Druck	0.1 bar
Temperatur Einsatzbereich	-5 bis 100°C (23 bis 212°F) - LT
Korpuslänge/Gesamtlänge	120 mm / 175.5 mm
Temperatursensor	Nein
Äußerer Durchmesser	12 mm
Kabel	Koaxial, 1 m (3.3’)
Anschluss	BNC
Verstärker	Nein
Empfohlener Anwendungsbereich	Emulsionen, Fette und Cremes, Lösungen mit niedriger Leitfähigkeit, Trinkwasser, halbfeste Produkte, Bodenproben
