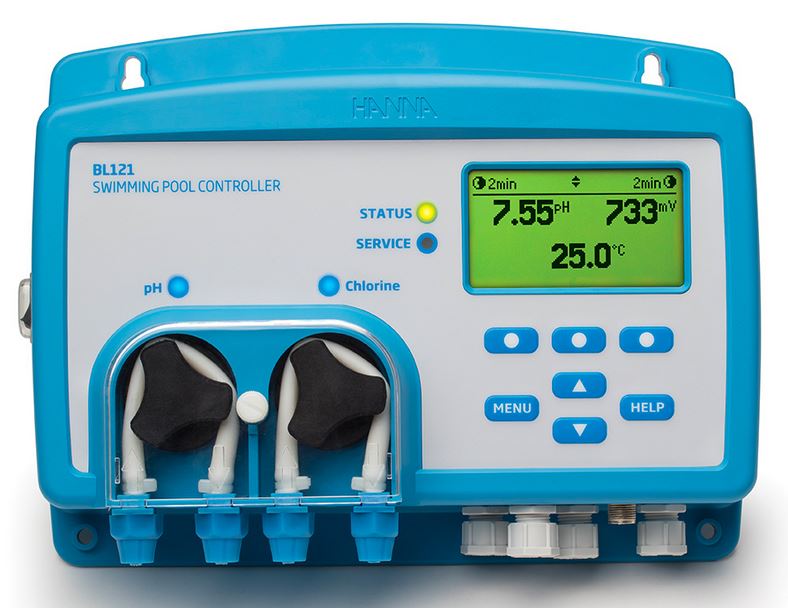

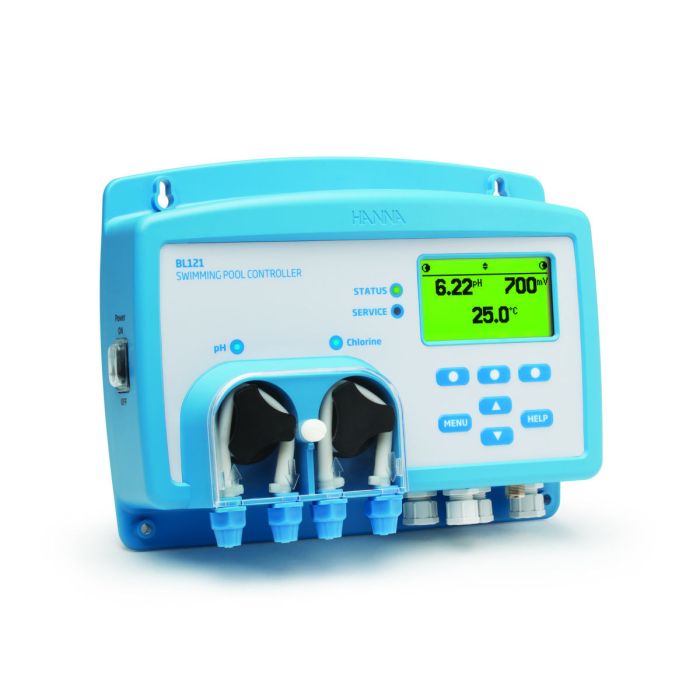

pH-/Redoxpotential-Controller für Schwimmbäder mit Analogausgängen BL121-20

Überblick Controller

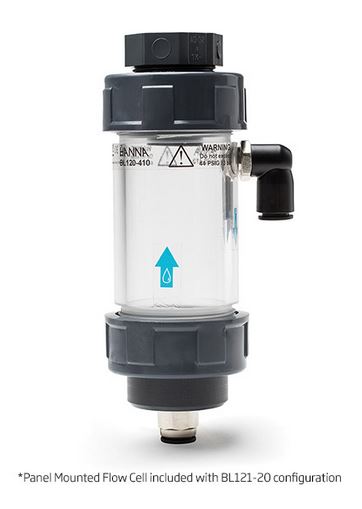

Mehrere Konfigurationen

Das System ist in zwei Konfigurationen verfügbar. Eine Basisvariante, die direkt in den Wasserkreislauf integriert wird, indem die Verbindungen zur Messsonde und die Injektoren für die Chemikalien an ein bestehendes Rohrsystem angeschlossen werden (BL121-10), oder eine wandmontierte Durchflusszelle, die über einen Bypass angeschlossen wird (BL121-20). Die Verwendung einer Durchflusszelle über eine Umleitung erlaubt die Kalibrierung und Wartung, ohne dass die Umwälzpumpe abgeschaltet werden muss.

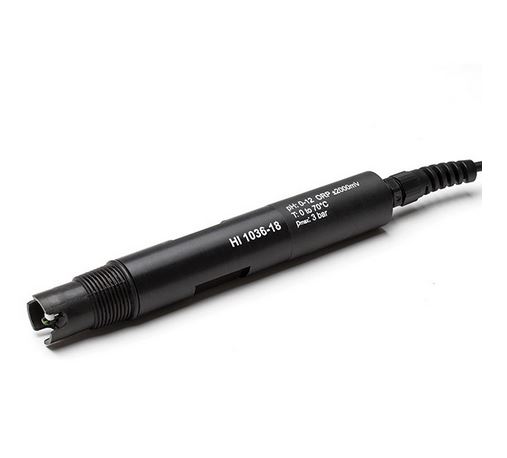

Digitale Multiparametersonde

Die HI1036-1802 ist eine digitale Sonde, die pH-Wert, Redoxpotential und Temperatur misst. Sie ist außerdem mit einem Erdungsstift versehen. Der Stift funktioniert wie eine Masseverbindung und soll Erdschleifeneffekte verhindern, die falsche Messergebnisse liefern oder das System beschädigen können.

Dosierung & Kontrolle

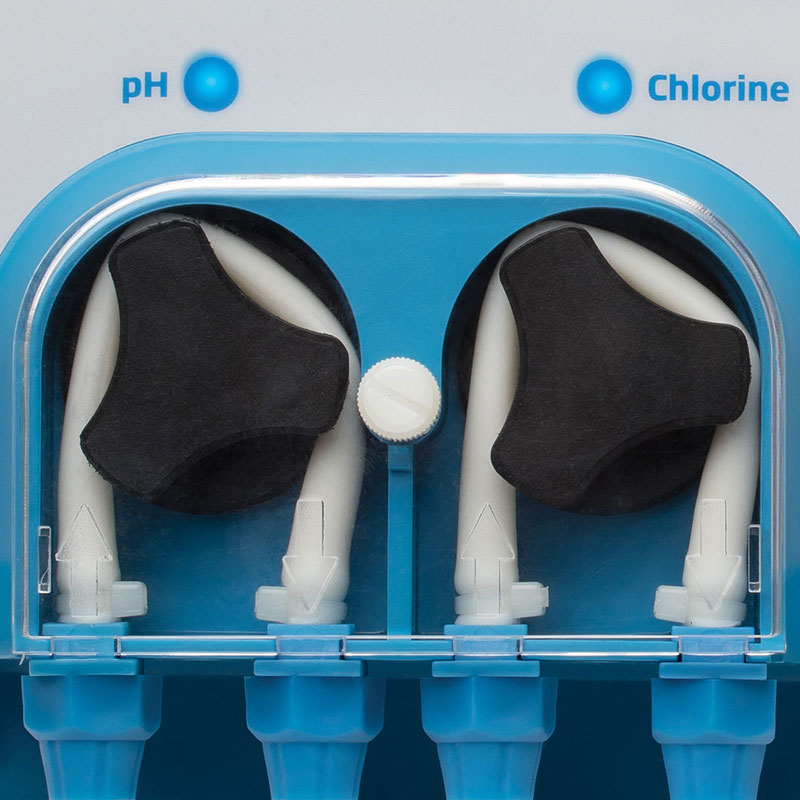

Peristaltische Dosierpumpen

Der BL121 ist mit zwei peristaltischen Dosierpumpen mit austauschbaren, chemikalienresistenten Schläuchen ausgestattet. In Membranpumpen kann sich Chlorgas im Pumpenkopf bilden was dazu führt, dass die Pumpenleistung abnimmt. Dieses Problem tritt bei peristaltischen Pumpen nicht auf.

Proportionale Pumpenregelung

Der BL121 verfügt über eine proportionale Pumpenregelung. Aufgrund der Empfindlichkeit des Prozesses gegenüber Zugabe von Chemikalien können Sie mit diesen Reglern ein Proportionalband einstellen. Diese Einstellung bestimmt die Zeitdauer, die die Pumpen dosieren, als Prozentsatz der Abweichung vom Sollwert, was eine sehr genaue Steuerung der Einhaltung des gewünschten Sollwerts ermöglicht.

Einstellbare Flussrate

Die Flussrate der Dosierpumpen ist einstellbar von 0,5 bis 3,5 L/h. Größere Wassermengen benötigen mehr Chemikalien als kleinere, da mehr Chemikalien für eine Änderung der Parameter benötigt werden. Die einstellbare Durchflussrate ermöglicht, wie das Proportionalband, eine bessere Kontrolle bei der Einhaltung eines gewünschten Sollwerts.

Redoxpotential-Freigabefunktion

Beim Prinzip der Desinfektion mit Chlor gibt es einen umgkehrt proportionalen Zusammemhang zwischen pH-Wert und Redoxpotential. Steigt der pH-Wert, so sinkt das Redoxpotential. Um das zu verhindern, besitzt der BL121 eine Freigabefunktion, die erst dann wieder Chlor dosiert, wenn der pH-Wert im korrekten Bereich liegt, denn trotz Chloreinsatz ist ein niedriges Redoxpotential möglich. Dadurch bleibt der Chlorgehalt so niedrig wie nötig und es wird auch kein Chlor unnötig verschwendet.

Verbindungen & Anzeige

Überwachung der Umwälzpumpe

Verfügt die Umwälzpumpe über einen Flussschalter oder ein mechanisches Relais, können diese mit dem BL121 verbunden werden. Findet kein Fluss statt oder ist die Stromversorgung unterbrochen, so werden auch die Dosierpumpen deaktiviert. Das System verhindert das Einbringen von Chemikalien ins System, wenn kein Wasserkreislauf stattfindet.

Programmierbares Alarmsystem

Controller von Hanna ermöglichen das Aktivieren und Deaktivieren von Meldungen bei Über- oder Unterschreiten von Werten aller Parameter. Wird ein Alarm ausgelöst, wird die Dosierung gestoppt. Das System beinhaltet einen Überdosierschutz, wird ein Wert nicht innerhalb einer vorgegebene Zeitspanne korrigiert, geht das BL121 in einen Alarmzustand und stellt die Dosierung ein.

Mehrfarbige LED-Anzeigen

Der multifunktionale Bildschirm hat drei verschiedene Anzeigemodi. Der LC-Bildschirm kann entweder alle drei Parameter gleichzeitig, je einen Parameter 3 Sekunden lang oder einen Echtzeit-Plot mit Parameterauswahl, Zoom, und Speicherzugriff anzeigen.

Mehrfarbige LED-Anzeige

Der BL121 bietet LED-Anzeigen für den Status, Service und Pumpenfunktion. Die Status-LED ändert die Farbe je nach Funktionsstatus. Sie leuchtet grün, wenn alle Einstellungen in Ordnung sind, gelb, wenn ein Eingriff notwendig ist, und rot, wenn Probleme auftreten. Die Service-LED zeigt Alarme und Prozessfehler an, die vom Controller erkannt werden.

Kommunikation & Sicherheit ​

Automatische Aufzeichnung

Die Werte für jeden Parameter werden alle 10 Sekunden automatisch aufgezeichnet. Eine neue Aufzeichnung wird bei jeder Kalibrierung und jeden Tag begonnen. Die Daten beinhalten den pH-Wert, das Redoxpotential, Temperatur, letzte Kalibrierungsdaten, Setupinformationen und alle Ereignisse. Jede Aufzeichnung ist einfach als CSV-Datei übertragbar.

Analoge Ausgänge

Der BL121 verfügt über drei 4 - 20 mA-Ausgänge für pH-Wert, Redoxpotential, und Temperatur. Jeder Ausgang kann deaktiviert oder an ein externes Aufnahmegerät angeschlossen werden und kann proportional zu den aufgezeichneten Werten eingestellt werden. Für eine flexiblere und übersichtlichere Darstellung kann der Analogausgang skaliert werden. Es können zwei beliebige Punkte innerhalb eines Bereiches gewählt werden um den Umfang des analogen Signals einzugrenzen. Diese Einstellung erlaubt eine höhere Auflösung im Bereich von Interesse.

USB-Verbindung

Über den USB-Anschluss können Daten einfach an einen PC mit einem Speichermedium übertragen werden.

Passwortschutz

Der Zugriff auf die Kalibrierungsdaten und Einstellungen als auch die Messwerte kann beim BL121 mit einem Passwort geschützt werden. Das Passwort kann bei der Einrichtung eingestellt und de- bzw. aktiviert werden.
