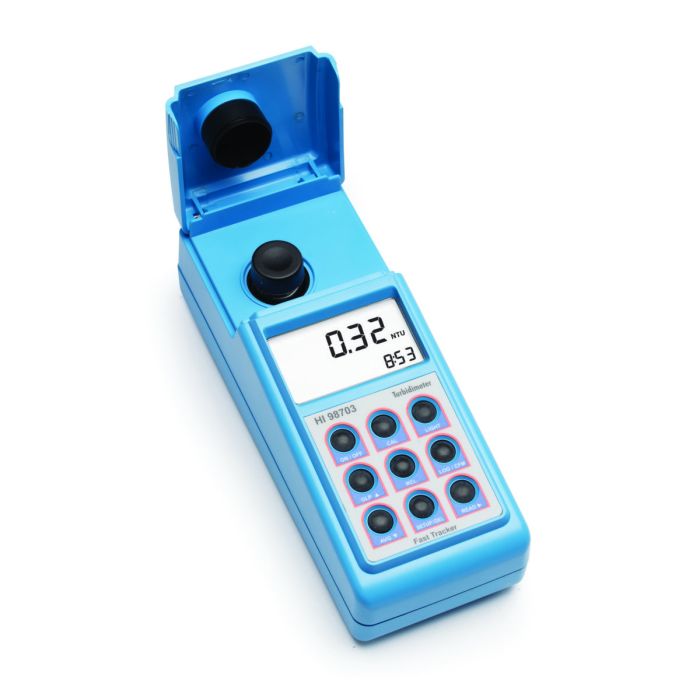

Portables Trübungsmessgerät HI98703

Einzelheiten

Das HI98703 Turbidimeter ist speziell für Messungen der Wasserqualität geeignet und liefert auch bei geringer Trübung genaue und zuverlässige Ergebnisse. Das Instrument funktioniert mit einem hochmodernen optischen System, das für genaue Messungen und eine lange Lebensdauer sorgt. Zusätzlich reduziert es Streulicht und Farbinterferenzen. Regelmäßige Kalibrationen mit den mitgelieferten Standards verhindern fehlerhafte Messungen durch Helligkeitsschwankungen der Wolframlampe. Die runde 25-mm-Küvette wird aus speziellem optischen Glas hergestellt und stellt die Wiederholbarkeit von Messungen sicher.

Funktionen auf einen Blick

Multiple Anzeigemodi - Normale Messung, kontinuierliche Messung oder Messung des Signaldurchschnitts sind verfügbare Anzeigemodi.

EPA-konform - Das HI98703 erfüllt und übertrifft die Anforderungen der EPA und Standardmethoden für Trübungsmessungen Im EPA-Modus werden alle Trübungsmessungen den Anforderungen entsprechend gerundet.

Kalibrierung – Eine Kalibrierung an bis zu vier Punkten kann mit den mitgelieferten Standards (<<0.1, 15, 100 and 750 FNU) erfolgen. Kalibrationspunkte können angepasst werden, wenn vom Benutzer vorbereitete Standards verwendet werden.

AMCO AEPA-1 Primäre Trübungsstandards - Die AMCO AEPA-1 Standards werden von der USEPA als primäre Standards anerkannt. Diese Standards werden aus ungiftigem und in Größe und Dichte einheitlichen Styrol-Divinylbenzol-Polymer-Kügelchen hergestellt. Sie sind wiederverwendbar und haben eine lange Lebensdauer.

Fast Tracker™ - Für anspruchsvolle, mobile Einsätze ist das HI98703 mit dem Fast Tracker™ System ausgestattet, welches das Aufzeichnen und Verwalten von Daten so einfach wie noch nie macht. Fast Tracker™ erlaubt es, Zeit und Ort einer bestimmten Messung oder einer Reihe von Messungen mit in der Nähe befindlichen iButton®-Tags aufzuzeichnen. Jeder iButton® hat einen Chip mit einer eindeutigen ID, eingefasst in Stahl.

GLP Daten – Das HI98703 verfügt über umfangreiche GLP-Funktionen (Good Laboratory Practice) für die Nachvollziehbarkeit von Kalibrierdaten. Die Daten beinhalten die Kalibrationspunkte, das Datum und die Uhrzeit.

Datenspeicher – Bis zu 200 Messungen können im Gerät gespeichert und jederzeit aufgerufen werden.

Datenübertragung – Für mehr Speicherplatz und weiterführende Analysen können aufgezeichnete Messungen auf einen Windows-kompatiblen Rechner über den RS232 oder USB-Port und der HI92000-Software übertragen werden

Hintergrundbeleuchteter Bildschirm – Ein grafischer LCD-Bildschirm zeigt eine unkomplizierte und benutzerfreundliche Bedienoberfläche. Codierte Nachrichten führen den Benutzer Schritt für Schritt durch Routineaufgaben und Kalibrierungen.

Bedeutung der Messung

Die Trübung ist einer der wichtigsten Parameter zur Bestimmung der Trinkwassergüte. War es früher nur eine Sache der Ästhetik, so gibt es heute signifikante Beweise, dass eine verminderte Trübung mit einer geringeren Pathogenbelastung einhergeht. In natürlichem Wasser dient die Trübungsmessung der Bewertung der allgemeinen Wasserqualität und der Verwendbarkeit zur Arbeit mit Wasserorganismen. Einst war die Trübung der einzige Wert bei der Überprüfung und Aufbereitung von Abwasser gemessen wurde. Inzwischen ist die Trübungsmessung am Ende der Abwasseraufbereitung notwendig, um die Einhaltung der regulatorischen Werte überprüfen zu können.

Die Wassertrübung ist eine optische Eigenschaft, durch die das Licht gestreut und absorbiert anstatt durchgelassen wird. Dieser Effekt, bei dem das Licht beim durchdringen einer Flüssigkeit gestreut wird, wird durch in der Flüssigkeit gelöste Feststoffe verursacht. Je höher die Trübung, umso mehr wird das Licht gestreut. Aber auch vollkommen reine Flüssigkeiten führen zu einer Streuung von Licht, da jede Lösung eine geringe Trübung aufweist.

Wasseraufbereitungsanlagen, die Oberflächenwasser gewinnen, sind durch die EPA zur Überprüfung der Trübung und der Meldung dieser verpflichtet. Zum Oberflächenwasser zählen Flüsse und Seen. Die Anforderungen an das Nephelometer und an die Messwertberichte gemäß der EPA-Methode 180.1 sind:

• Anwendungsbereich von 0 - 40 NTU
• Lichtquelle: Wolframlampe mit einer Farbtemperatur von 2200 - 3000 °K
• Zurückgelegter Weg durch eingetretenes Licht und in der Probe gestreutes Licht: max. 10 cm
• Detektor: zentriert bei 90° zum eintreffenden Licht; Abweichung weniger als ± 30° von 90° Der Detektor und, falls verwendet, das Filtersystem sollten eine spektrale Höchstempfindlichkeit zwischen 400 nm und 600 nm haben
• Die Empfindlichkeit des Instruments sollte das Erkennen eines Unterschieds von 0,02 NTU oder weniger in Wasser mit weniger als 1 NTU Trübung ermöglichen.
• Messergebnisse:

NTU	gerundet auf nächsten Wert
0.0 - 1.0	0.05
1 - 10	0.1
10 - 40	1
40 - 100	5
100 - 400	10
400 - 1000	50
>1000	100

Das HI88703 erfüllt und übertrifft die Anforderungen der EPA-Methode 180.1 und der Methode 2130 B der “Standard Methods for the Examination of Water and Wastewater” für Trübungsmessungen.

Funktionsweise

Der Lichtstrahl, der die Probe durchdringt, wird in alle Richtungen gestreut. Die Intensität und das Muster des gestreuten Lichts werden durch viele Variablen beeinflusst. Dazu gehören die Wellenlänge, die Partikelgröße und -form, der Brechungsindex und die Farbe. Das optische System besteht aus einer Wolfram-Lampe, einem Silizium-Streulichtdetektor (90°) und einem Detektor für transmittiertes Licht.

Im Ratio-Messbereich berechnet der Mikroprozessor den NTU-Wert mithilfe der Signale, die die beiden Detektoren erreichen. Er verwendet dafür einen effektiven Algorithmus, der Farbinterferenzen berücksichtigt und ausgleicht. Das optische System und das Messverfahren kompensieren ebenfalls Messfehler, die Schwankungen der Lampenhelligkeit verursachen würden. Dadurch sind Kalibrierungen deutlich seltener notwendig.

Im Non-Ratio-Messbereich wird der NTU-Wert mittels des vom Streulichtdetektor registrierten Signals berechnet. Mit dieser Methode ist eine höhere Linearität möglich, die Empfindlichkeit gegenüber Helligkeitsschwankungen der Lampe ist aber erhöht. Die untere Detektionsgrenze des Trübungsmessers wird durch Streulicht bestimmt, das auf die Detektoren trifft aber nicht durch Partikel in der Probe verursacht wird. Das optische System des HI98703 minimiert Streulicht und sorgt damit für hochgenaue Ergebnisse bei Proben mit geringer Trübung.





Technische Daten

Trübung
Messbereich	0,00 bis 9,99; 10,0 bis 99,9 und 100 bis 1000 FNU
Auflösung	0,01; 0,1; 1 NTU
Genauigkeit	±2% des Messwerts 0.02 NTU
Wiederholbarkeit	±1% des Messwerts oder 0,02 NTU
Streulicht	< 0,02 NTU
Kalibrierung	Bis zu 4 Punkte (<0,1, 15, 100 und 750 FNU)
Methode	Ratio-Methode mit 90° und 180° Detektoren Anpassung der USEPA Methode 180.1 und Standardmethode 2130 B
Messmethoden	normal, durchschnittlich, kontinuierlich
Lichtquelle	Wolframglühlampe
Lichtdetektor	Silizium-Photozelle
Weitere technische Daten
Speicher	200 Messungen
Anschlüsse	USB oder RS232
Automatische Abschaltung	Abschaltautomatik nach 15 Min. Messpause
Bildschirm	60 x 90 mm hintergrundbeleuchteter LCD
Batterie	4 x 1,5 V AA Batterien
Spannungsversorgung	4 x 1.5 V AA Batterien oder AC Adapter
Umgebungsbedingungen	0 bis 50°C (32 bis 122°F), relative Feuchtigkeit max. 95% nichtkondensierend
Maße	224 x 87 x 77 mm (8.8 x 3.4 x 3.0”)
Gewicht	512 g (18 oz.)
Bestellinformationen	Das HI98703 wird mit Probenküvetten und Verschlüssen (5 St.), einer HI98703-11 Kalibrierküvette, Silikonöl, einem Reinigungstuch für Küvetten, Batterien, Netzteil, Anleitungen und einem Transportkoffer geliefert.
