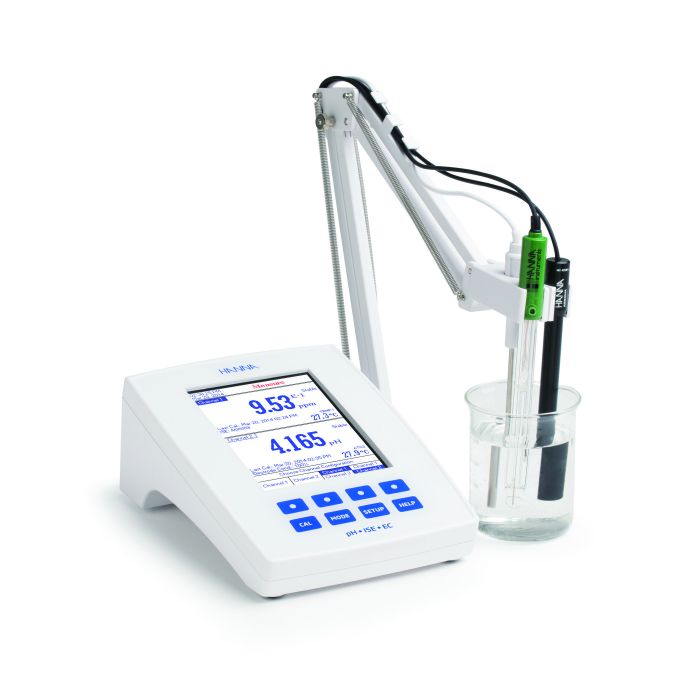

Wissenschaftliches Messgerät HI5522 für Bestimmung von pH / Redoxpotential / ISE und Leitfähigkeit / TDS / Widerstand / Salzgehalt / Temperatur

Das HI5522 ist ein hochentwickeltes, wissenschaftliches Messgerät für die Bestimmung von pH, Redoxpotential, ISE sowie Leitfähigkeit, TDS, Salzgehalt und Widerstand. Der große Farbbildschirm, kapazitive Tasten und ein USB-Port für den Anschluss an einen Computer machen es individuell anpassbar.

Das HI5522 ist ein Zwei-Kanal-Messgerät, das auf einem Kanal die Messung des pH, Redoxpotentials und ISE und gleichzeitig auf dem anderen Kanal die Messung der Leitfähigkeit, TDS, Salzgehalt und Widerstand durchführen kann. Bei Hanna Instruments finden Sie ein großes Sortiment an pH-, Redoxpotential- und ISE-Elektroden, die Sie am ersten Kanal mit dem BNC-Anschluss verwenden können. Das Gerät wird mit einer HI1131B pH-Elektrode mit Glaskorpus, BNC-Anschluss und 1 m Kabel geliefert, die für den Einsatz bei Temperaturen von 0 bis 100 °C ausgelegt ist. Bei jeder Messung wird mit der eigenen HI7662-T Temperatursonde oder auf dem zweiten Kanal mit dem eingebauten Sensor in der Leitfähigkeitssonde automatisch die Temperaturkompensation durchgeführt. Das HI5522 wird mit der HI76312 Platin-4-Ring- Leitfähigkeits-/TDS-Sonde mit 1 m Kabel geliefert,

die im Bereich von 0.000 μS/cm bis 1000.0 mS/cm* funktioniert. Das Gerät kann den Messbereich für die Leitfähigkeit aus sieben vorgegebenen Bereichen oder einem eigenen selbstständig auswählen. Dabei werden die Ergebnisse als μS/cm oder mS/cm angegeben. Bei jeder Messung wird die Temperatur mit dem eingebauten Temperatursensor gemessen und bei der Berechnung berücksichtigt. Der Koeffizient für die Temperaturkompensation kann von 0,00 bis 10,00 %/°C eingestellt werden. Als pH-Messgerät kann das HI5522 an bis zu fünf Punkten kalibriert werden mit einer Auswahl aus acht vorprogrammierten oder 5 benutzerdefinierten Puffern.

Das HI5522 verfügt über Hannas exklusive CAL Check™ Funktion, die Sie vor möglichen Problemen bei der Kalibrierung warnt. Auf dem Bildschirm wird dann angezeigt, wenn die Elektrode verunreinigt oder defekt (“Electrode Dirty/Broken”) oder der Puffer kontaminiert ist (“Buffer Contaminated”). Der Zustand der Elektrode wird ausgewertet und abhängig vom Offset und der Steigung als Prozentsatz angezeigt.

Im ISE-Modus kann das HI5522 an fünf Punkten mit einer Auswahl aus fünf vorgegebenen oder aus fünf benutzerdefinierten Standards in jeder Konzentrationseinheit kalibriert werden. In der GLP-Anzeige können Sie jederzeit das Datum, die Uhrzeit, verwendete Standards und die Steigung der Kalibrierung gemeinsam mit der aktuellen Messung einsehen.

Für die Funktion als Leitfähigkeit/TDS/Salzgehalt-Messgerät kann das HI5522 an bis zu vier Punkten mit einer Auswahl aus sechs voreingestellten oder benutzerdefinierten Leitfähigkeits-Standards kalibriert werden. Widerstand, Totalkonzentration gelöster Stoffe (TDS) und Practical Salinity PSU werden über die Leitfähigkeit kalibriert. Der Salzgehalt in & NaCl wird an einem Punkt mit dem HI7037 Standard kalibriert. Sie können jederzeit das Datum, die Uhrzeit, verwendete Standards und die Steigung der Kalibrierung

gemeinsam mit der aktuellen Messung in der GLP-Anzeige einsehen.

Für die Untersuchung von hochreinem Wasser in der pharmazeutischen Produktion verfügt das HI5522 über drei Stufen der USP <645> Methode. Sobald eine Stufe erreicht ist, wird ein Bericht erstellt und gespeichert. Es können bis zu 200 Berichte gespeichert und auf einen Windows®-kompatiblen Computer über USB und der Software übertragen werden.

Drei Modi stehen zur Auswahl: automatische, manuelle und Autohold-Datenaufzeichnung. Es können bis zu 100000 Datenpunkte in 100 Gruppen mit max. 50000 Datenpunkten/Gruppe auf jedem Kanal gespeichert und auf einen Computer zur Anzeige und Archivierung übertragen werden.

Anpassbares Interface

Das HI5522 kann Messergebnisse auf mehrere Arten darstellen: Messergebnis mit oder ohne GLP-Informationen, Echtzeitdarstellung und Datenaufzeichnung Die Kalibrierstabilität kann als schnell, moderat und akkurat eingestellt werden. Programmierbare Warnungen können innerhalb oder außerhalb der erlaubten Grenzen eingestellt werden.

Farbbildschirm

Das HI5522 verfügt über einen Farbbildschirm, auf dem die Hilfe und Grafiken angezeigt werden und Farbeinstellungen vorgenommen werden können. Es zeigt auch Echtzeitdaten an und kann mit den vier virtuellen Tasten intuitiv bedient werden.

Kapazitives Tastenfeld

Das HI5522 verfügt über kapazitive Tasten für die einfache Navigation durch Menüs und Bildschirmanzeigen. Es hat vier eigene Tasten für Routineaufgaben wie Kalibrierungen und Umschalten der Messmodi sowie vier virtuelle Tasten, die je nach Bedarf ihre Funktion ändern. Durch ihre Bauweise können die Tasten auch nicht durch Probenreste verunreinigt werden.

4-Ring-Leitfähigkeitssonde

Alle Messungen werden von der HI76312 4-Ring-Leitfähigkeits-Sonde durchgeführt, in der sich ein eingebauter Temperatursensor für die automatische Temperaturkompensation befindet. Die vier Ringe sind aus Platin und der Korpus aus chemikalienresistentem PEI (Polyetherimid-Kunststoff) gefertigt. Die Vier-Ring-Konstruktion gestattet die Verwendung für viele Arten von Messungen.

Kalibriermethoden

Zur Auswahl stehen eine automatische, halbautomatische und manuelle pH-Kalibrierung mit bis zu fünf Punkten mit acht Standard- und fünf benutzerdefinierten Puffern. Bei der Kalibrierung des Leitfähigkeitskanals kann eine automatische Standarderkennung oder ein benutzerdefiniertes Profil eingestellt werden. Dabei können bis zu vier Punkte bestimmt werden, wenn Multi-Point ausgewählt wird.

CAL Check™

CAL Check™ warnt Sie vor möglichen Fehlern während der Kalibrierung der pH-Sonde. Auf dem Bildschirm wird dann angezeigt, wenn die Elektrode verunreinigt oder defekt (“Electrode Dirty/Broken”) oder der Puffer kontaminiert ist (“Buffer Contaminated”). Der Zustand der Elektrode wird ausgewertet und abhängig vom Offset und der Steigung als Prozentsatz angezeigt.

GLP-Daten

Auf dem HI5522 können Sie mit nur einem Knopfdruck die Kalibrierdaten und die Gültigkeitsdauer nachsehen. In den Daten sind das Datum, die Zeit und die verwendeten Standards enthalten.

ISE-Messung mit Auswahl der Konzentrationseinheiten

Konzentrationseinheiten Mit dem HI5522 können Sie für die Kalibrierung und Darstellung von Messergebnissen die gewünschten Einheiten aussuchen. Sie können aus ppt, g/L, mg/mL, ppm, mg/L, μg/L, ppb, μg/L, mg/mL, M, mol/L, mmol/L, %w/v und einer benutzerdefinierten Einheit wählen.

ISE-Messung mit inkrementellen Methoden

Die bekannte Addition und Subtraktion als auch die analytische Addition und Subtraktion sind als Methoden bereits im HI5522 vorprogrammiert. Folgen Sie einfach der Anleitung auf dem Bildschirm und das Gerät berechnet automatisch den Wert. Dieser ist im Vergleich zu einer direkten ISE-Messung deutlich genauer.

Datenaufzeichnung

Sie haben auf dem HI5522 drei Möglichkeiten zur Datenaufzeichnung: automatisch, manuell und AutoHOLD. Automatische und manuelle Logs enthalten bis zu 100 Gruppen mit maximal 50000 Datensätzen/Gruppe, 100000 Datenpunkte pro Kanal und bis zu 100 ISE-Methodenberichte. Die automatische Aufzeichnung bietet die Möglichkeit, Werte entsprechend der Messdauer und -intervalle zu speichern.

Datenübertragung

Daten können an einen PC mit einem USB-Kabel und der optional erhältlichen HI92000 Software übertragen werden.

Kontextbezogene Hilfe

Sie können jederzeit mit der HELP-Taste auf die kontextbezogene Hilfe zugreifen. Leicht verständliche Benachrichtigungen und Anweisungen führen Sie durch das Setup und die Kalibration. Die angezeigten Informationen beziehen sich auf die Einstellungen und Optionen, die zu dem Zeitpunkt offen sind.

pH- und Leitfähigkeitsfunktionen

pH CAL Check™

Eine richtige Kalibrierung ist ausschlaggebend für das Messen richtiger Werte. Hannas CAL Check™ System bietet mehrere Möglichkeiten, das zu erreichen.

· Jede neue ph-Kalibrierung wird mit der vorherigen verglichen Zeigt sich dabei ein signifikanter Unterschied zwischen den beiden, wird ein Warnmeldung angezeigt um entweder die Elektrode zu reinigen, den Puffer zu überprüfen oder beides zu tun.
· bei Messungen, die weit vom Kalibrierpunkt stattfinden, wird ebenfalls eine Warnmeldung auf dem Bildschirm eingeblendet
· Der Zustand der pH-Elektrode wird nach der Kalibrierung gemeinsam mit Datum und Uhrzeit angezeigt.
· Damit keine Messungen mit veralteten Kalibrierdaten durchgeführt werden, wird der Benutzer vom Instrument gewarnt, wenn Kalibrierdaten nicht mehr gültig sind.

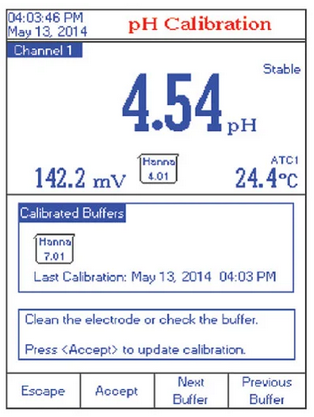

CAL Check™ Warnung bei möglichen Problemen während der Kalibrierung

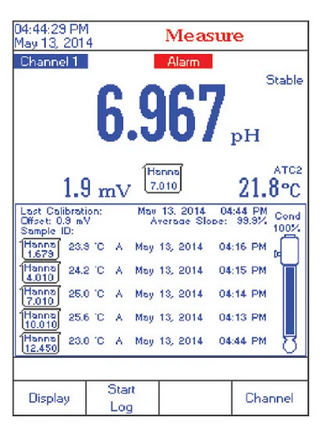

Umfassende GLP-Daten

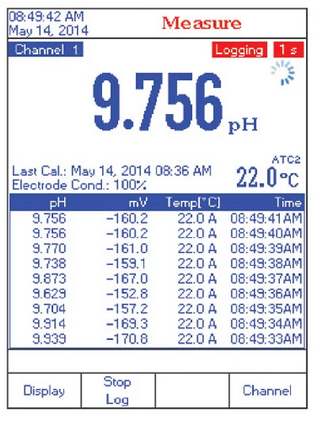

Echtzeitspeicher

USP Leitfähigkeits-Modus

Hannas HI5522 und HI5521 können gemeinsam mit der Leitfähigkeitssonde für Leitfähigkeitsmessungen verwendet werden, um Wasser für Injektionszwecke (WFI) nach USP <645> vorzubereiten. Die Geräte geben klare Anweisungen für jeden Schritt und kontrollieren automatisch, ob die Temperatur, Leitfähigkeit und Stabilität innerhalb der USP-Grenzwerte sind. Die ausführlichen Ergebnisse werden am Ende des Tests übersichtlich auf einer Seite angezeigt. Es können bis zu 200 Berichte gespeichert und später wieder aufgerufen werden.

ISE-Funktionen

ISE - inkrementelle Methoden

Die Ionenkonzentration mit ISEs kann mit den inkrementellem Methoden einfacher und schneller bestimmt werden. Dabei wird der Probe ein Standard oder die Probe einem Standard hinzugefügt. Die durch das Hinzufügen auftretende Veränderung des mV-Werts zeigt die Konzentration an. Früher wurden mathematische Gleichungen benötigt, um die Ionenkonzentration berechnen zu können. Das HI5522 führt das automatisch durch und speichert die Ergebnisse in einem ISE-Bericht. Bis zu 200 Berichte können
gespeichert und später wieder aufgerufen werden.

Der gesamte Prozess kann bei mehreren Proben wiederholt werden, ohne die Parameter erneut eingeben zu müssen. Mit der HI920000 PC-Software können die Berichte auch ausgedruckt werden. Die Verwendung von inkrementellen Methoden verringert Fehler, die durch die Temperatur, Viskosität, den pH oder die Ionenstärke verursacht werden. Während der gesamten Messung können die Elektroden eingetaucht bleiben, was viel Zeit spart und Fehler durch Probenübertragungen und ähnliche Ursachen vermeidet. Bekannte Addition, bekannte Subtraktion, analytische Addition und analytische Subtraktion sind die Standardmethoden, die beim HI5522 verfügbar sind.

Zwei Kanäle

Die beiden Messkanäle des HI5522 sind voneinander galvanisch getrennt
um Rauschen und Instabilitäten zu vermeiden. Im ISE-Modus können Sie aus mehreren inkrementellen Methoden wählen. Optogekoppelte Kommunikation über USB



Specifications

Specification Name	Detail
SKU	HI5522-01
pH Range	pH: -2.000 to 20.000; mV: ±2000
pH Resolution	pH: 0.1, 0.01, 0.001; mV: 0.1
pH Accuracy (@25°C/77°F)	±0.1 pH, ±0.01 pH, ±0.002 pH ±1 LSD; ±±0.2 mV ±1 LSD
pH Calibration	automatic, up to five point calibration, eight standard buffers available (1.68, 3.00, 4.01, 6.86, 7.01, 9.18, 10.01,12.45) and five custom buffers
pH Temperature Compensation	automatic or manual from -20.0 to 120.0 °C
EC Range	0.000 to 9.999 μS/cm, 10.00 to 99.99 μS/cm, 100.0 to 999.9 μS/cm, 1.000 to 9.999 mS/cm, 10.00 to 99.99 mS/cm, 100.0 to 1000.0 mS/cm actual EC*
EC Resolution	0.001 μS/cm, 0.01 μS/cm, 0.1 μS/cm, 1 μS/cm, 0.001 mS/cm, 0.01 mS/cm, 0.1 mS/cm
EC Accuracy	±1% of reading (±0.01 μS/cm)
EC Calibration	automatic standard recognition (0.000 μS/cm, 84.00 μS/cm, 1.413 mS/cm, 5.000 mS/cm, 12.88 mS/cm, 80.00 mS/cm, 111.8 mS/cm) or user standard; single point or multi-point calibration
TDS Range	0.000 to 9.999 ppm, 10.00 to 99.99 ppm, 100.0 to 999.9 ppm, 1.000 to 9.999 ppt, 10.00 to 99.99 ppt, 100.0 to 400.0 ppt actual TDS* (with 1.00 factor)
TDS Resolution	0.001 ppm, 0.01 ppm, 0.1 ppm, 1 ppm, 0.001 ppt, 0.01 ppt, 0.1 ppt
TDS Accuracy	±1% of reading (±0.01 ppm)
EC/TDS Temperature Compensation	disabled, linear and non-linear (natural water)
Temperature Correction Coefficient	0.00 to 10.00 %/°C
Salinity Range	practical scale: 0.00 to 42.00 psu; natural seawater scale: 0.00 to 80.00 ppt; percent scale: 0.0 to 400.0%
Salinity Resolution	0.01 for practical scale/natural seawater scale; 0.1% for percent scale
Salinity Accuracy	±1% of reading
Salinity Calibration	percent scale—one-point (with HI7037 standard)
Salinity Temperature Compensation	disabled, linear and non-linear (natural water
Temperature Range	-20.0 to 120.0 ˚C**; -4.0 to 248.0 ˚F**; 253.15 to 393.15 K**
Temperature Resolution	0.1 °C, 0.1 °F, 0.1 K
Temperature Accuracy	±0.2 °C; ±0.4 °F; ±0.2 K (without probe)
ISE Range	1 x 10⁻⁶ to 9.99 x 10¹⁰ concentration
ISE Resolution	1; 0.1; 0.01; 0.001 concentration
ISE Accuracy @ 25 °C/77 °F	±0.5% (monovalent ions); ±1% (divalent ions)
ISE Calibration Points	automatic, up to five point calibration, five fixed standard solutions available (0.1, 1, 10, 100, 1000 choice of concentration) and five user defined units
pH Electrode	HI1131B glass body pH electrode with BNC connector and 1 m (3.3’) cable (included);
EC/TDS Probe	HI76312 platinum, four-ring EC/TDS probe with and 1 m (3.3’) cable (included)
Temperature Probe	HI7662-T stainless steel temperature probe with 1 m (3.3’) cable (included)
Power Supply	12 VDC adapter (included)
Environment	0 to 50°C (32 to 122°F; 273 to 323 K), RH max 95% non-condensing
Dimensions	160 x 231 x 94 mm (6.3 x 9.1 x 3.7”)
Weight	1.2 kg (2.64 lbs.)
Ordering Information	HI5522 is supplied with HI1131 pH electrode, HI7662-T temperature probe, HI76312 conductivity probe, HI76404W electrode holder, HI70004 pH 4.01 buffer solution sachet, HI70007 pH 7.01 buffer solution sachet, HI700601 electrode cleaning solution sachet (2), HI7082 3.5M KCl electrolyte solution (30 mL), 12 VDC power adapter and instructions.
Method	USP <645> Compliant
Special Notes	*Uncompensated conductivity (or TDS) is the conductivity (or TDS) value without temperature compensation. **Reduced to actual probe limits
Warranty	2 years
