TDS-Mini-Regler - BL983329

Auf Lager

Der BL983329 ist ein kompakter Mini-Prozessregler zur Montage in einer Schalttafel für die Messung der gesamten gelösten Feststoffe (TDS) eines Prozessstroms innerhalb eines Bereiches von 0 bis 999 mg/L (ppm). Das Gerät verfügt über ein großes LC-Display mit Schutzabdeckung. Benutzer können zwischen automatischen oder manuellen Dosiermodi wählen. Im Automatikbetrieb wird das Trockenkontaktrelais aktiviert, wenn ein Messwert über dem Sollwert liegt. Das Relais kann zur Stromversorgung einer Dosierpumpe oder eines an ein Ventil angeschlossenen Elektromagneten verwendet werden. *Der BL983329 verwendet einen TDS-Faktor von 0,5, sodass 100 μS/cm = 50 ppm.

Mehrfarbiger LED-Indikator
Feuerhemmendes Gehäuse

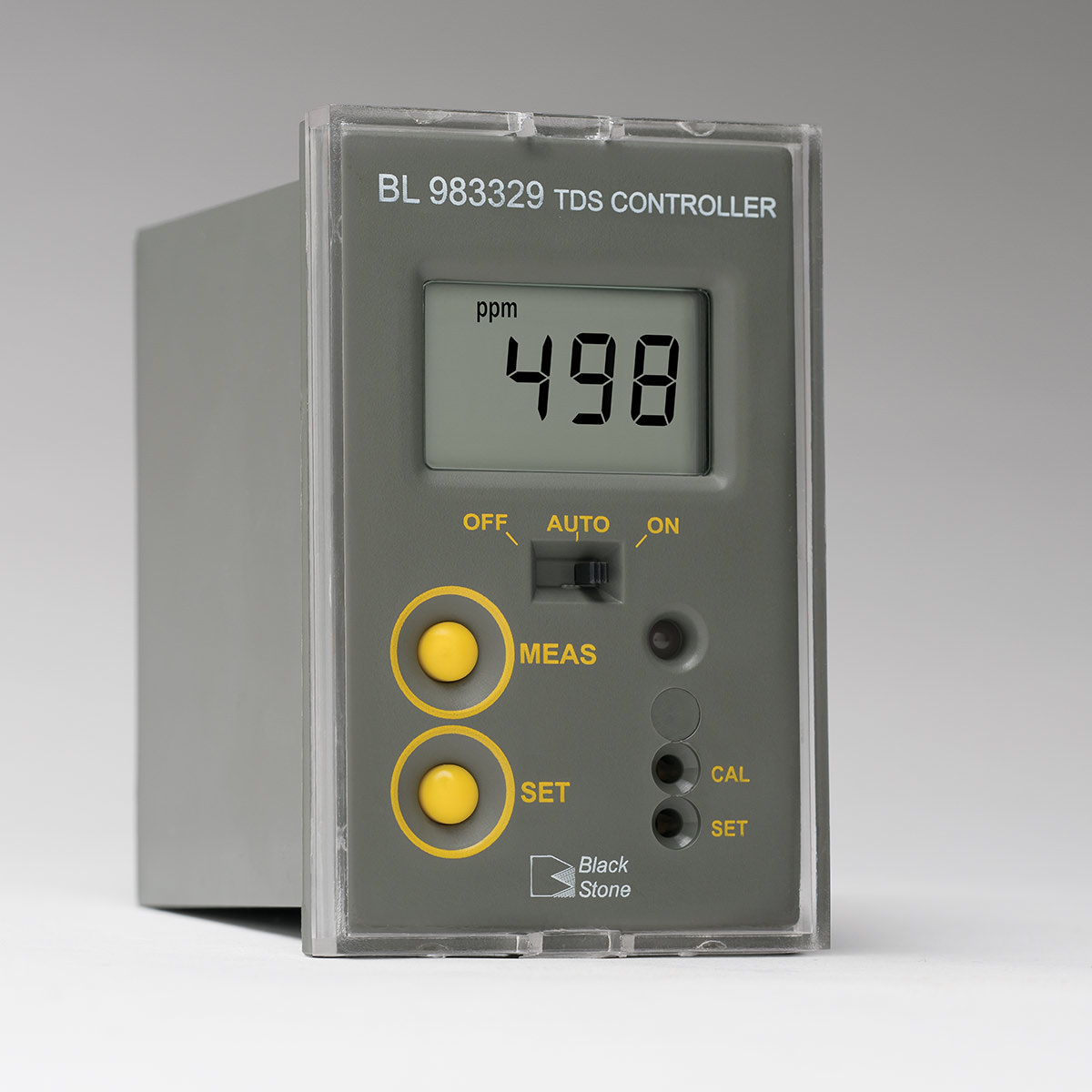

Spritzwassergeschützte Abdeckung

Einstellbares Trockenkontakt-Dosierrelais

Der BL983329 verfügt über ein Dosierrelais, das aktiviert wird, wenn der Messwert über einem vom Benutzer programmierbaren Sollwert liegt.

Programmierbarer Überdosierungsschutz

Zur erhöhten Sicherheit kann die Steuerung so programmiert werden, dass das Dosierrelais deaktiviert wird, wenn der Sollwert innerhalb eines bestimmten Zeitintervalls nicht erreicht wird. Der Überdosierungstimer ist von 5 bis 30 Minuten programmierbar oder deaktiviert.

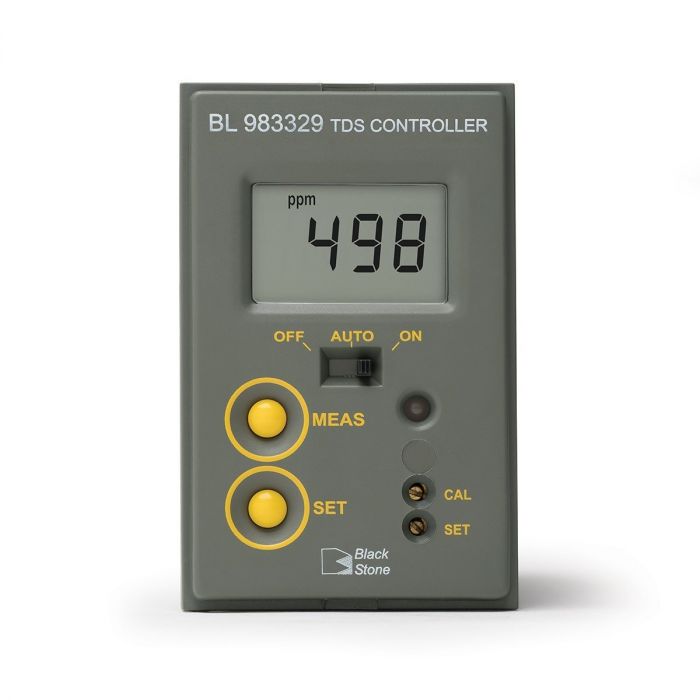

Überschreiben der Relaissteuerung

Mit einem Knopfdruck kann das Relais des Mini-Reglers deaktiviert (Aus), in Steuerung gesetzt (Auto) oder für den manuellen Betrieb aktiviert werden (Ein), was zum Ansaugen einer Dosierpumpe nützlich ist.

Mehrfarbiger LED-Indikator

Die mehrfarbige LED-Anzeige ermöglicht es dem Betreiber, den Status des Reglers schnell zu überprüfen.

Grün = Messgerät im Messmodus und der Messwert liegt unter dem Sollwert.
Orange / Gelb = Messwert liegt über dem Sollwert und das Relais ist aktiv.
Rot blinkend = Zeigt einen Alarmzustand an, z. B. wenn die maximale Dosierzeit überschritten wurde.

Durch Sicherungen geschützte Dosierkontakte

Der Relais-Dosierkontakt ist für eine Last von bis zu 2 A ausgelegt und ist durch eine Sicherung geschützt.

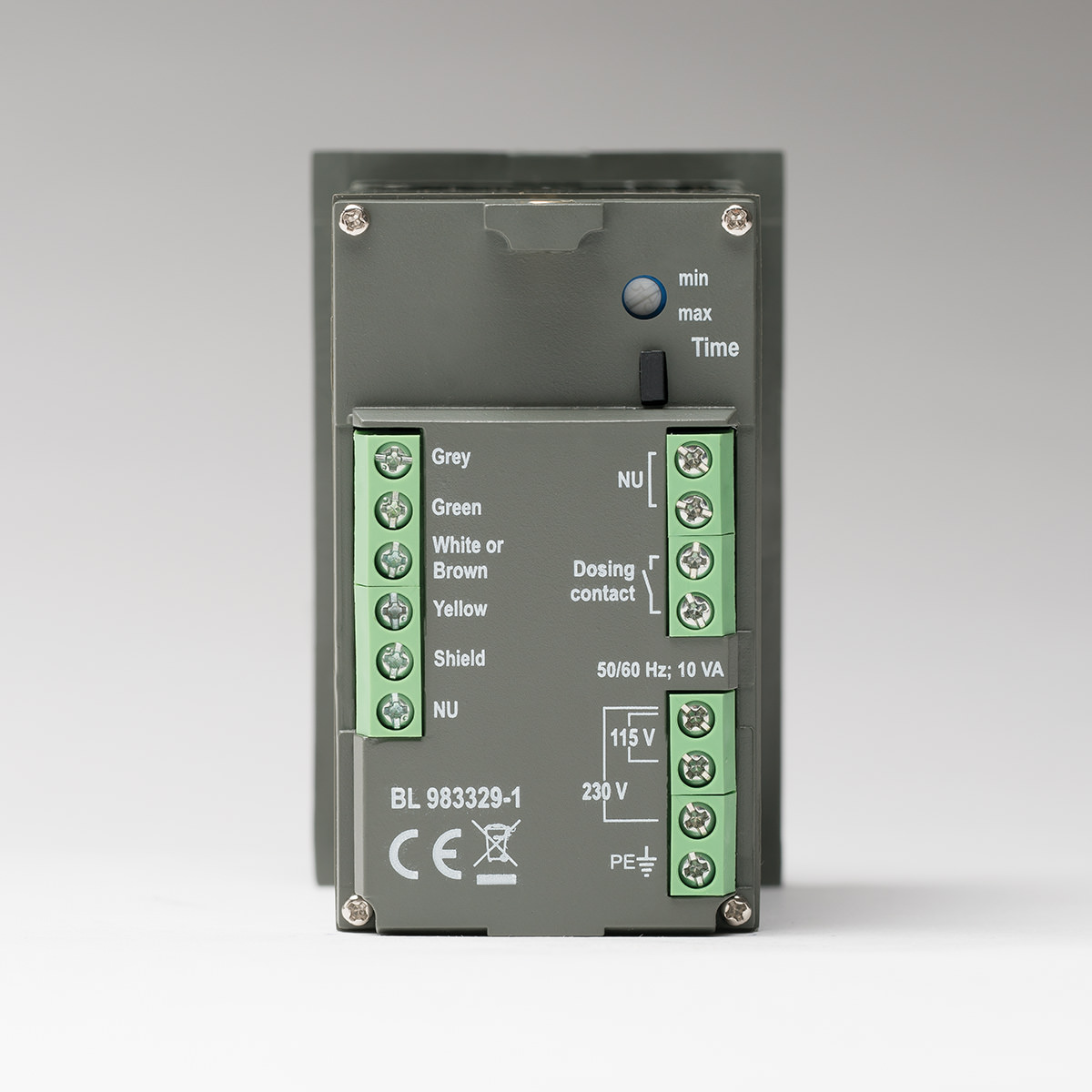

Beschriftete Anschlussverbindungen

Schnellanschlussklemmenblöcke sind eindeutig beschriftet und ermöglichen einen einfachen Anschluss an Strom, Leitfähigkeitssonde und Relais, die zum Betrieb einer Dosierpumpe, eines Ventils, eines akustischen Alarms oder einer Leuchtanzeige verwendet werden können.

Technische Daten

TDS Messbereich	0 bis 999 ppm (mg/L)
Auflösung	1 mg/L ppm (mg/L)
Genauigkeit	Genauigkeit ±2 % des Messbereiches
TDS-Faktor	0.5
Kalibrierung	Manuell, mit Trimmer
Dosierrelais	Max. 2 A (mit Sicherung), 250 V AC, 30 V DC
Dosierauswahl	Relais aktiviert (Kontakt geschlossen), wenn der Messwert größer als der Sollwert ist
Regelpunkt	Einstellbar von 0 bis 999 ppm (mg/L)
Reaktionszeit	Einstellbar, typischerweise von 5 bis ca. 30 Minuten
Temperaturkompensation	Automatisch von 5 bis 50 °C (41 bis 122 °F), mit with β = 2 %/ºC
Stromversorgung	Modell „-0“: 12 V DC-Adapter (inkludiert); Modell „-1“: 230 V AC; 50/60 Hz
Maße	83 x 53 x 99 mm (3.3 x 2.1 x 3.9’’)
Gewicht	Modell „-0“: 200 g (7,1 oz.) Modell „-1“: 300 g (10,6 oz)
Bestellinformationen	BL983329-0 (12 V DC) und BL983329-1 (230 V AC) werden mit Montageklammern, transparenter Abdeckung und Bedienungsanleitung geliefert.
